Detalhes do Projeto

MODERNIZAÇÃO DA LINHA FERROVIÁRIA THENIA / TIZI-OUZOU E SUA ELECTRIFICAÇÃO ATÉ OUED AISSI

Cliente: ANESRIF – Agence Nationale d’Etudes et de Suivi de la Réalisations des Investissements Ferroviaires
Localização: Thénia (Boumerdes) / Tizi-Ouzou – Argélia
Ano de conclusão: 2017

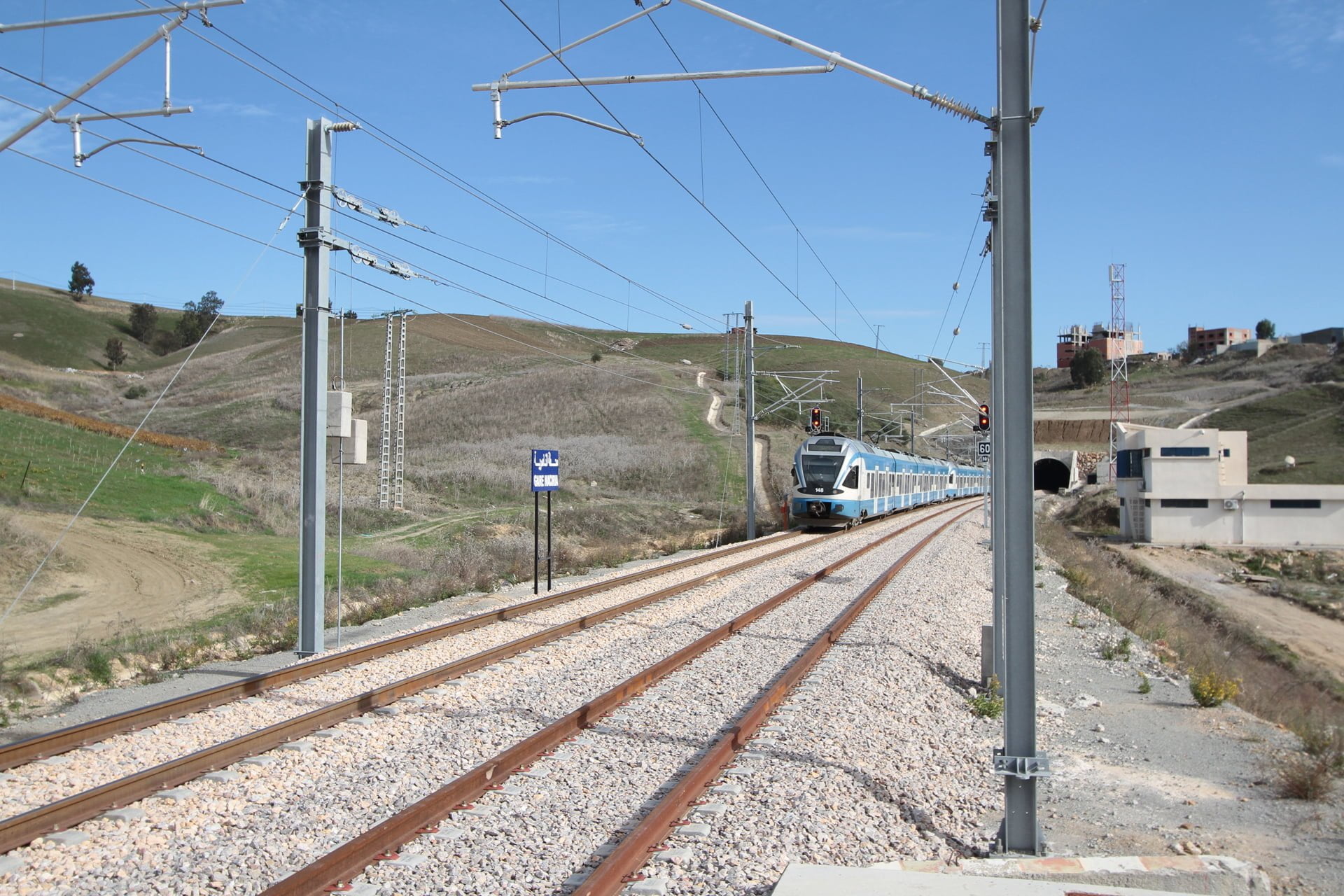

Esta empreitada caracterizou-se pela execução de um novo traçado de Via Férrea entre as localidades de Thénia e Tizi-Ouzou (50 km) e eletrificação entre Tizi-Ouzou e Oued Aissi (14 km).
Velocidade de projeto = 160 km/h.

Dados e quantidades relevantes:

Escavação: 2.222.355 m3
Aterros: 2.037.286 m3
Camada de coroamento: 190.304 m3
Corpo da plataforma: 133.188 m3
Sub-balastro: 119.536 m3

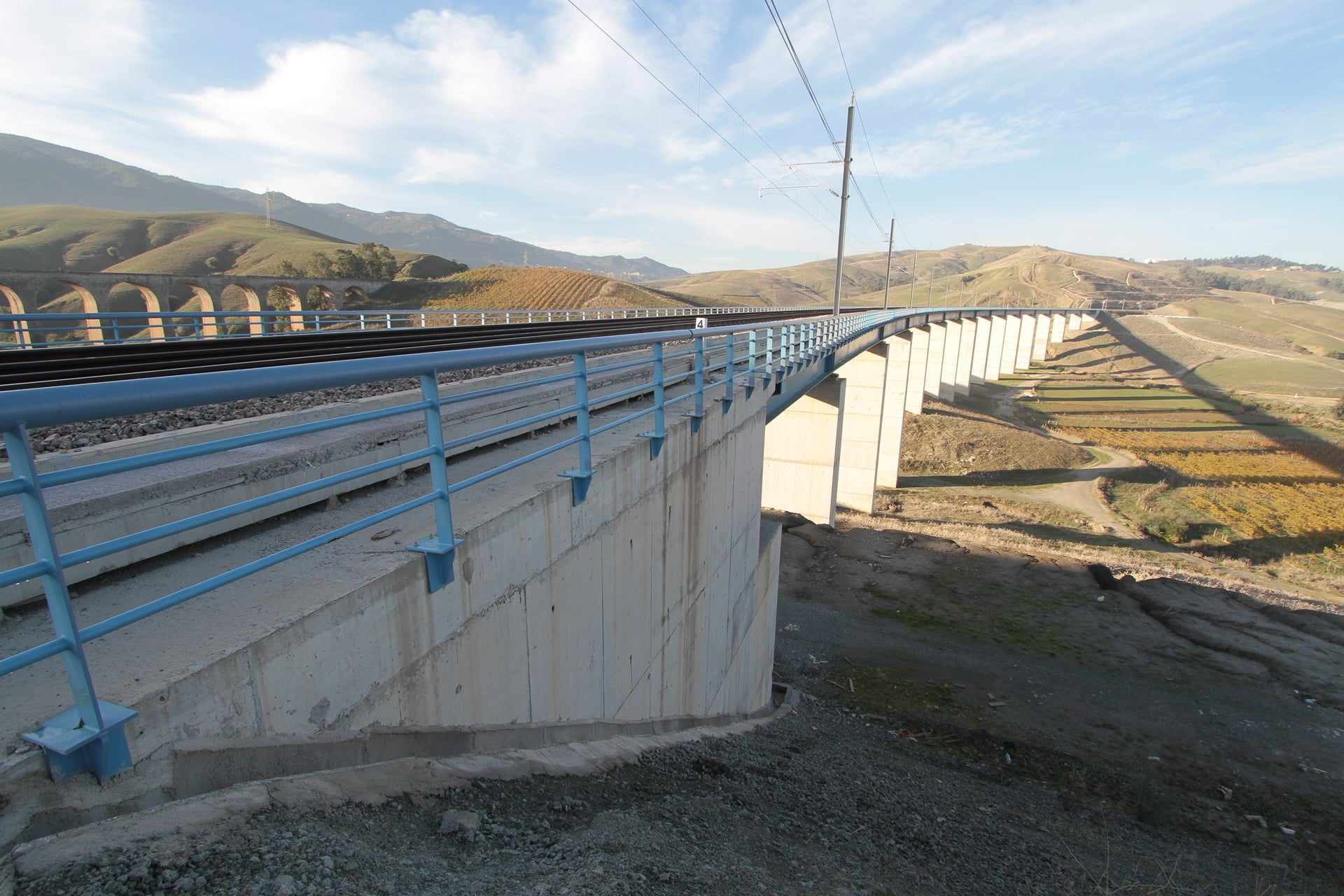

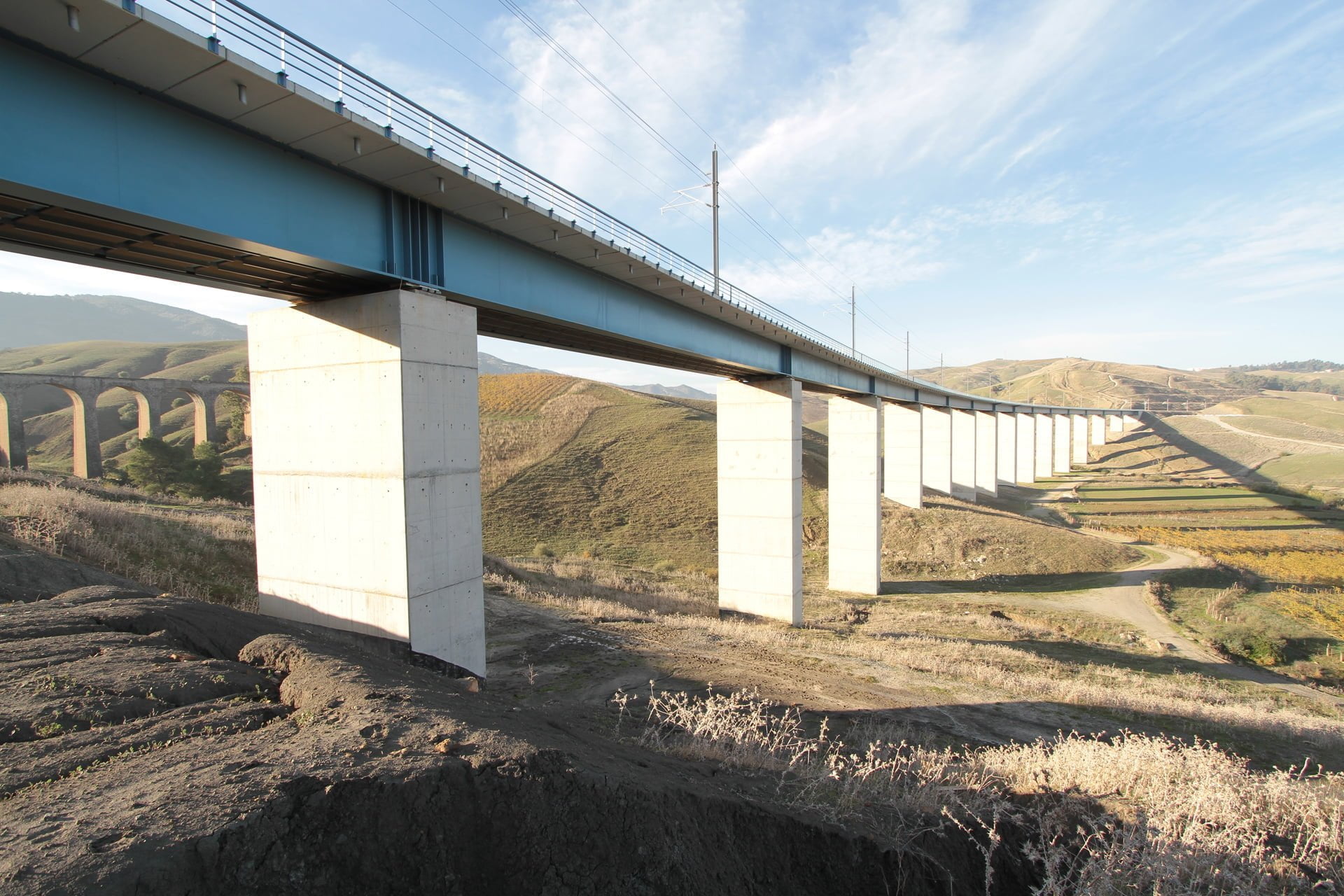

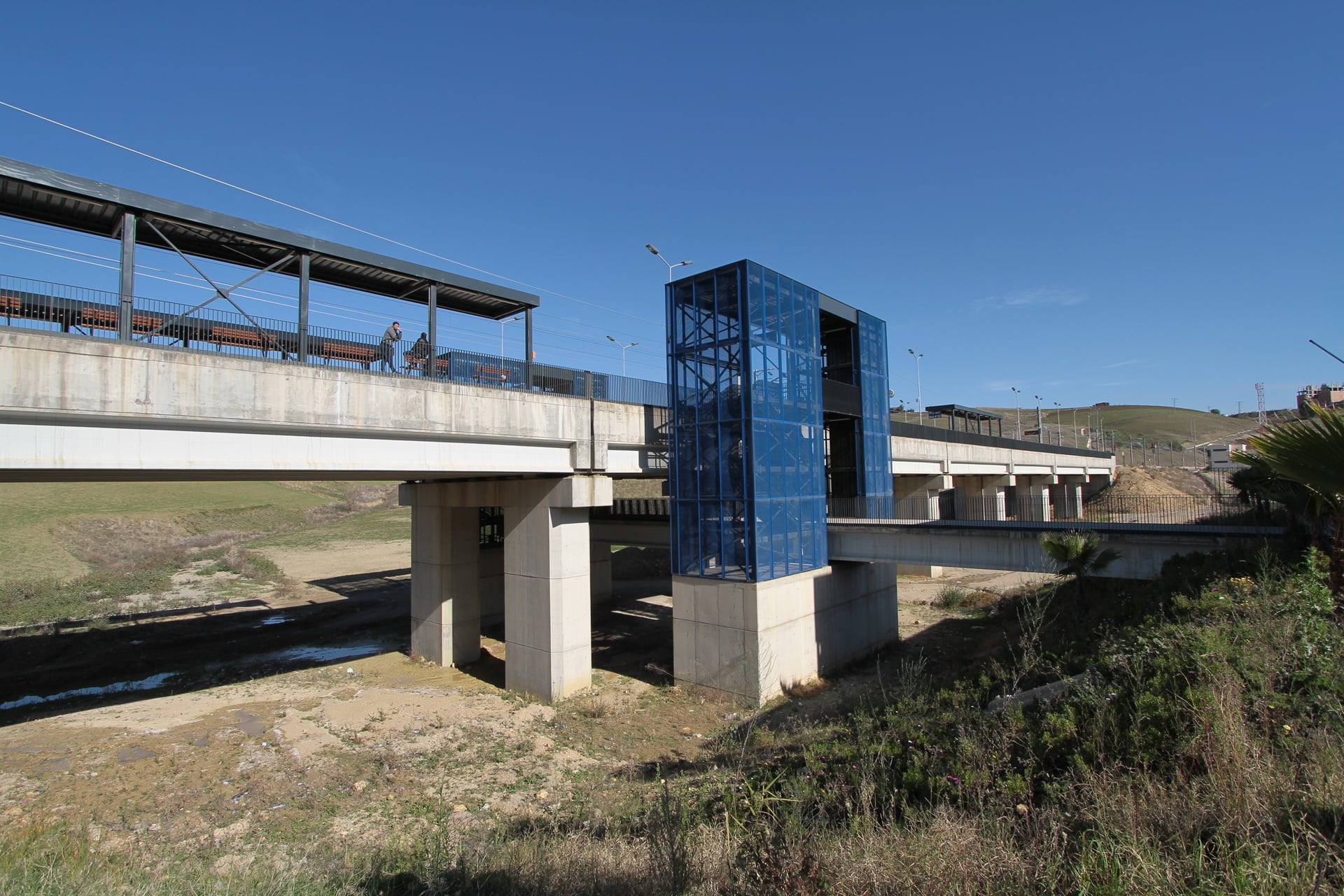

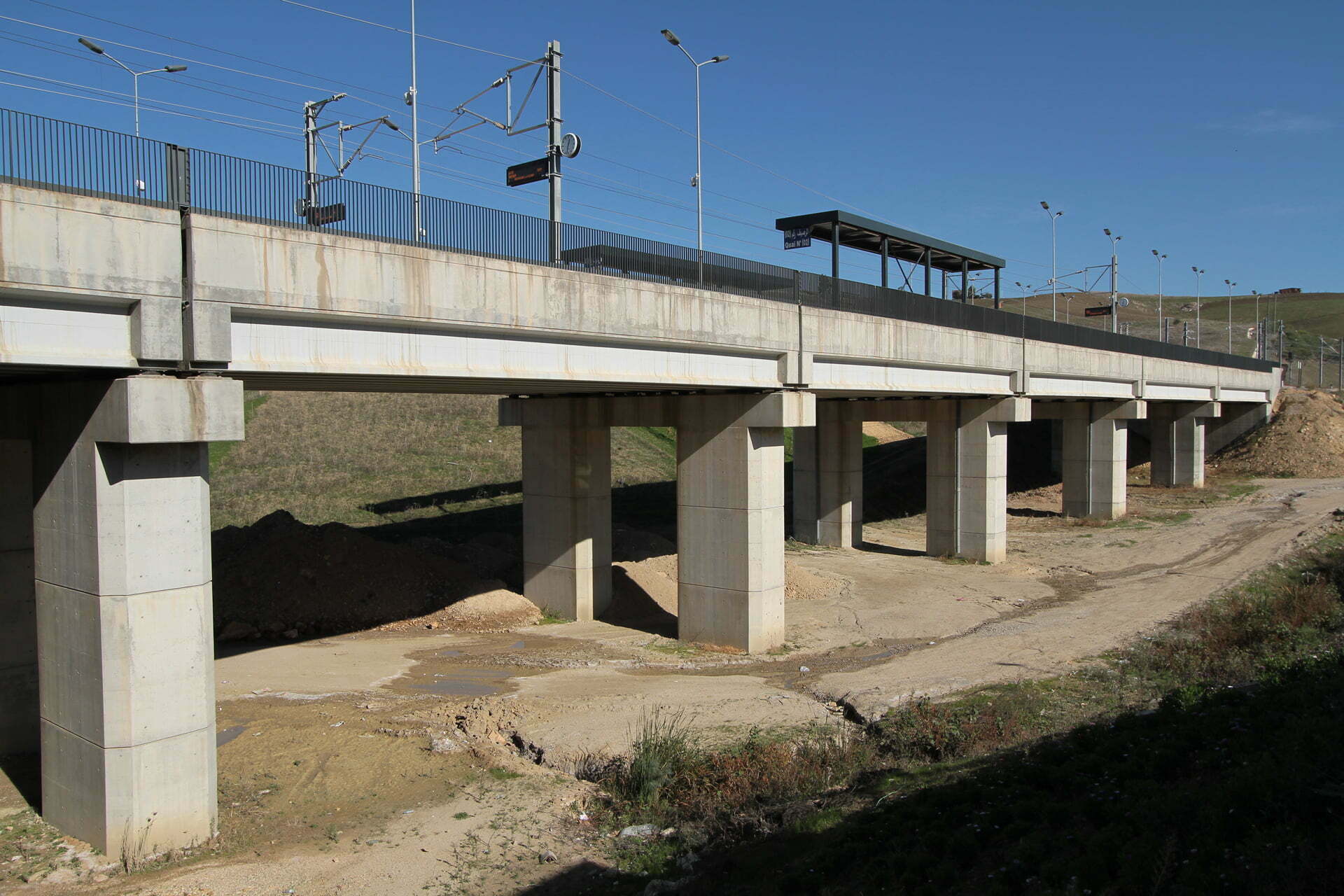

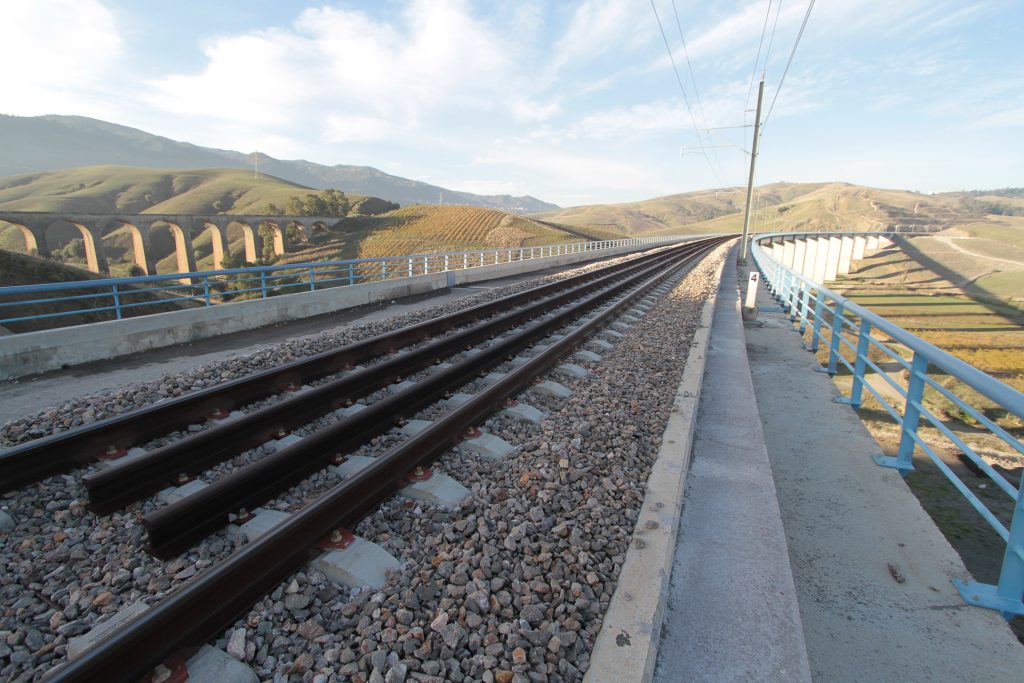

Viadutos ferroviários (9 unidades): 2.955 ml

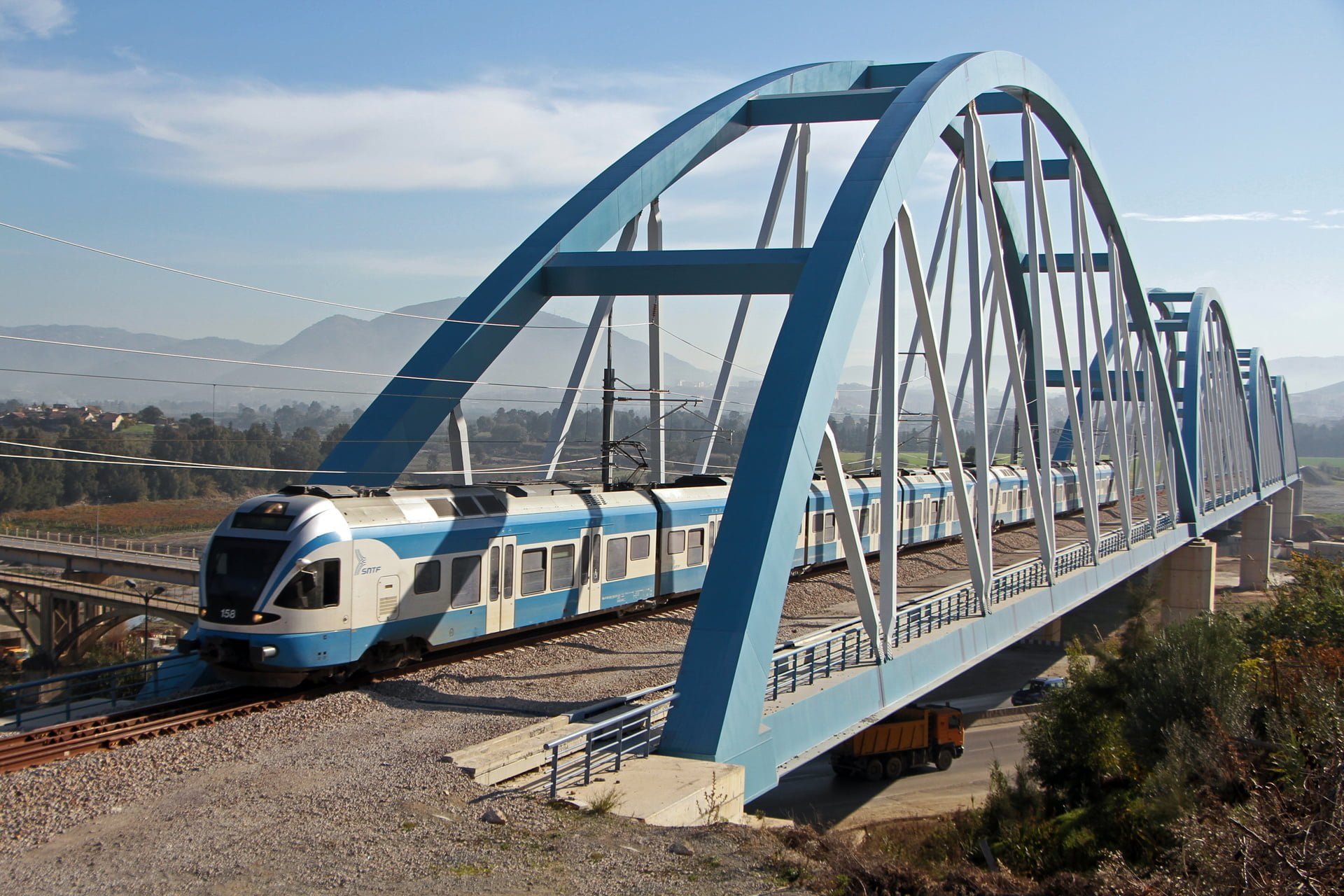

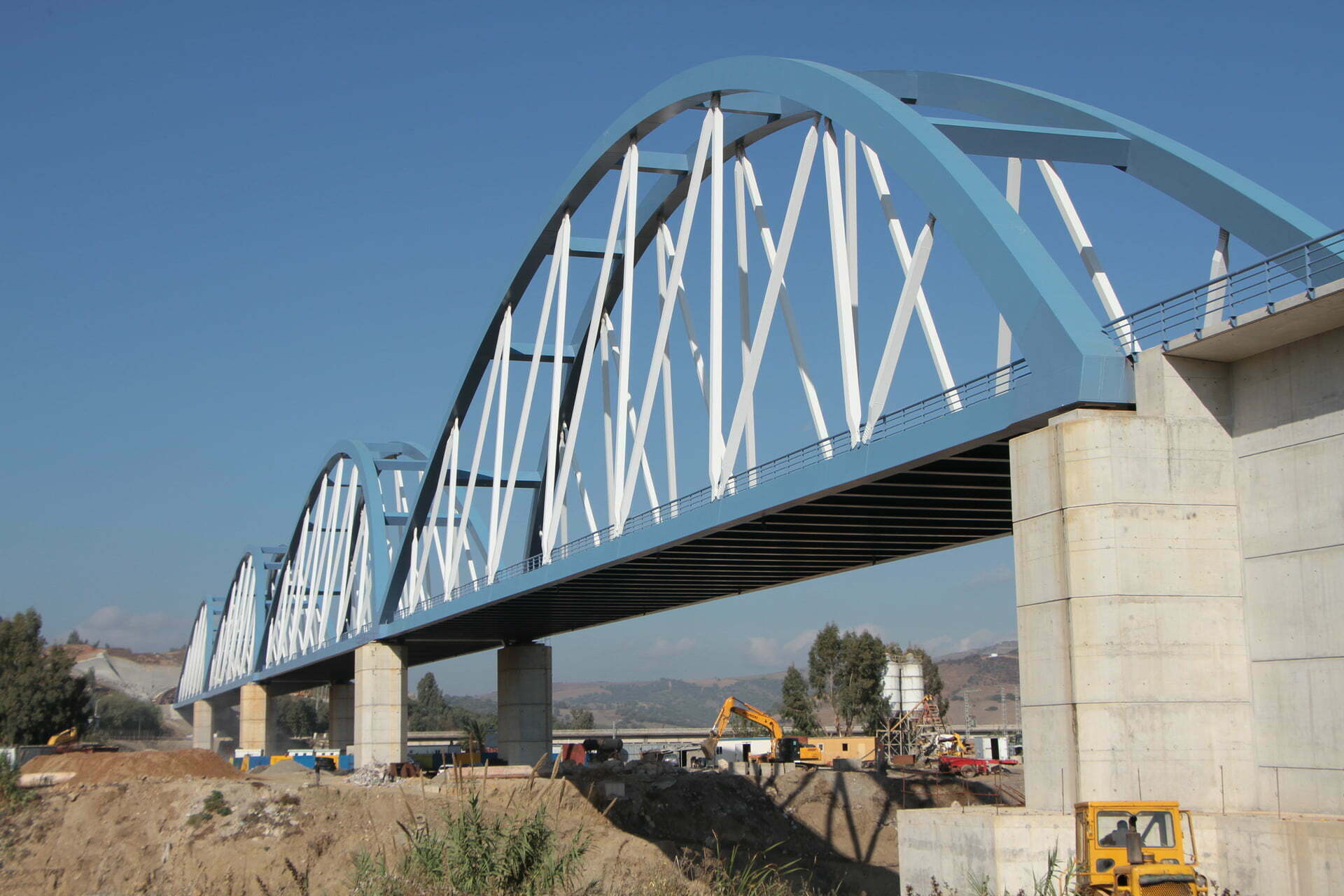

Pontes ferroviárias (21 unidades): 407 ml
Pontes rodoviárias (10 unidades): 200 ml
Túneis (4 unidades): 2.947 ml
Betão: 144.193 m3
Betão projetado: 141.675 m2
Aço A500NR: 10.677 ton
Aço de pré-esforço: 260 ton
Serralharias: S355 5.559 ton
Ancoragens: 17.657 un
Estacas: 19.908 ml
Balastro: 25/60 159.326 m3

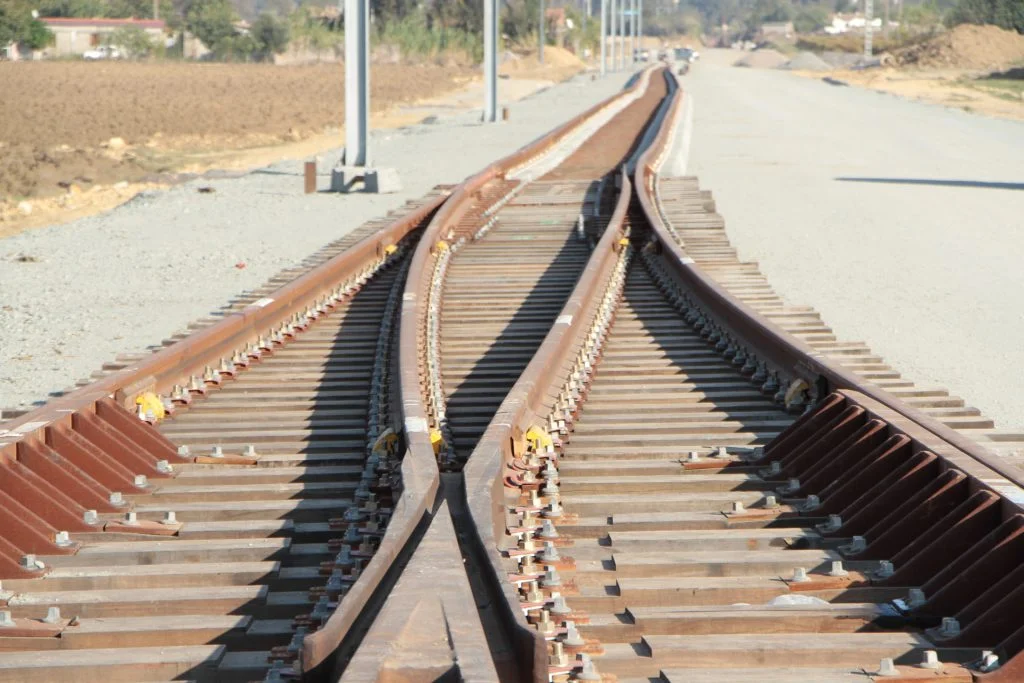

Fornecimento e instalação de equipamentos de mudança de via incluindo motores de manobra: 35 unidades

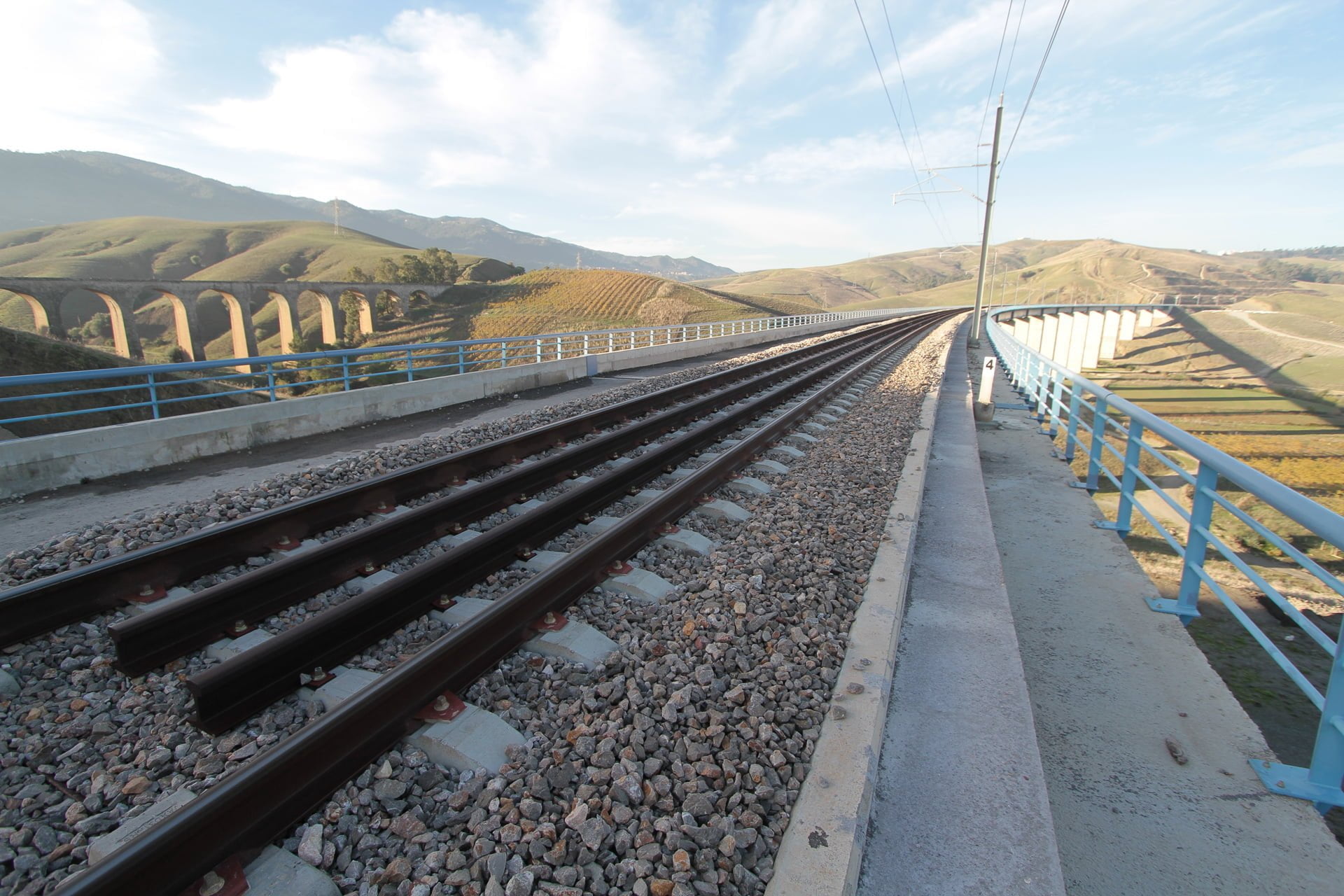

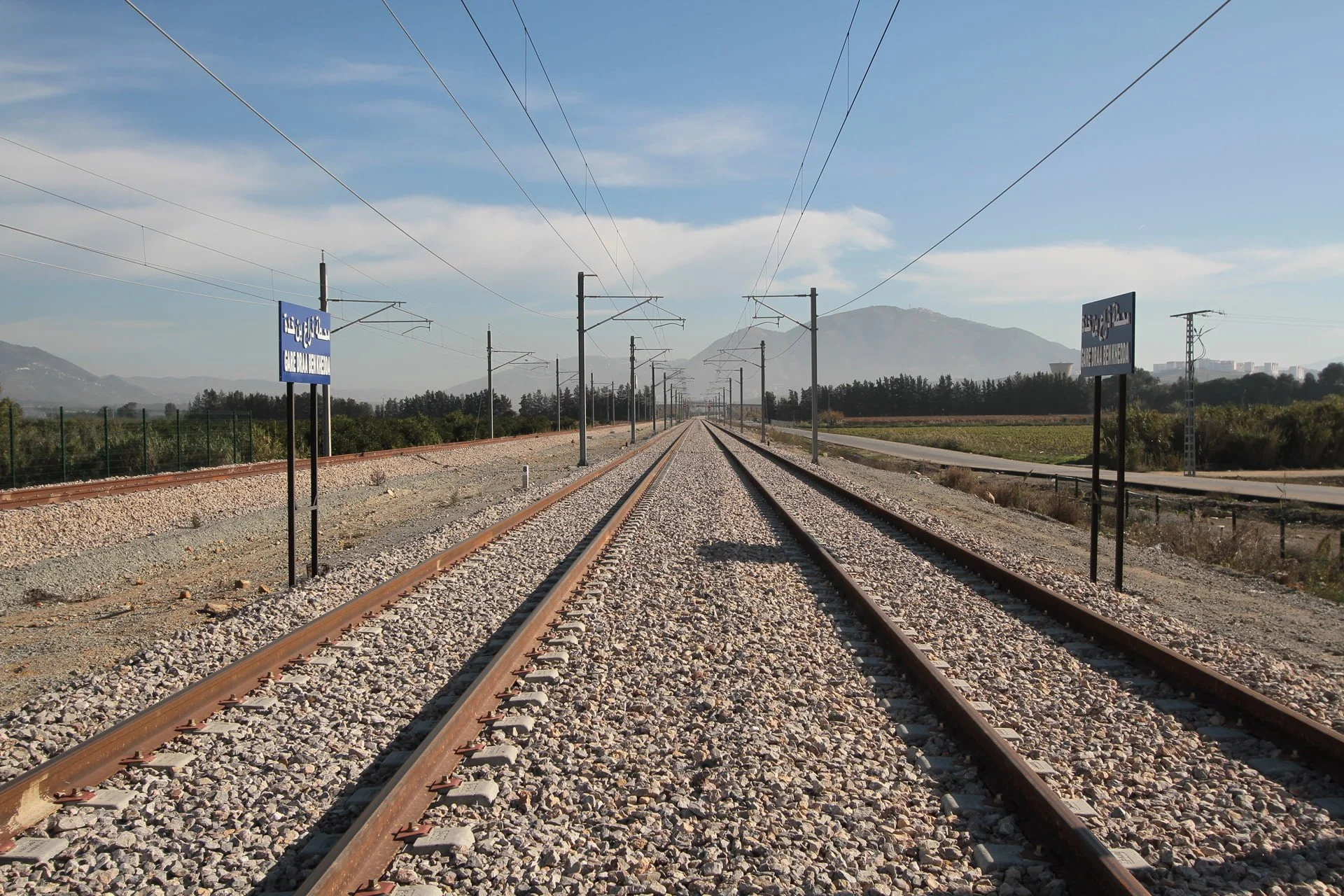

Fornecimento de todos os materiais e assentamento de 56 km de via (carris UIC 60)
Fornecimento e instalação de 98.950 unidades de fixações elásticas
Fornecimento e instalação de 95.000 unidades de travessas de betão Bibloco
Fornecimento e instalação de 3.950 unidades de travessas de betão monobloco pré-esforçadas
Fornecimento de todos os materiais e instalação de catenária numa extensão de 95 km a uma tensão de 25 kV
Produção e fornecimento de todos os equipamentos de 2 subestações de processamento de 63 kV / 25 kV
Centro de controlo de tráfego em Thénia para supervisão de 9 interligações e 50 km de linha férrea
Encravamentos eletrónicos tipo EIS23 (SIL-4): 9 unidades
Bloqueio automático em via única (B.A.U) e via dupla (B.A.D) com tecnologia eletrónica entre as estações
Passagens de nível com sinalização automática (SIL-4): 7 unidades
Fornecimento e instalação de sinalização, sistemas de controlo de interrupção, cablagens e execução dos trabalhos de construção civil correspondentes
Fibra ótica: 110 km
Nós de distribuição (15 anéis SDH – hierarquia digital sincronizada): 17 unidades
Nós de distribuição GSM-R: 8 unidades
Centrais telefónicas e Data Centers IP: 13 unidades
Centros de administração da rede: 23 unidades
Instalações técnicas: 10 unidades / Alojamentos na via: 8 unidades

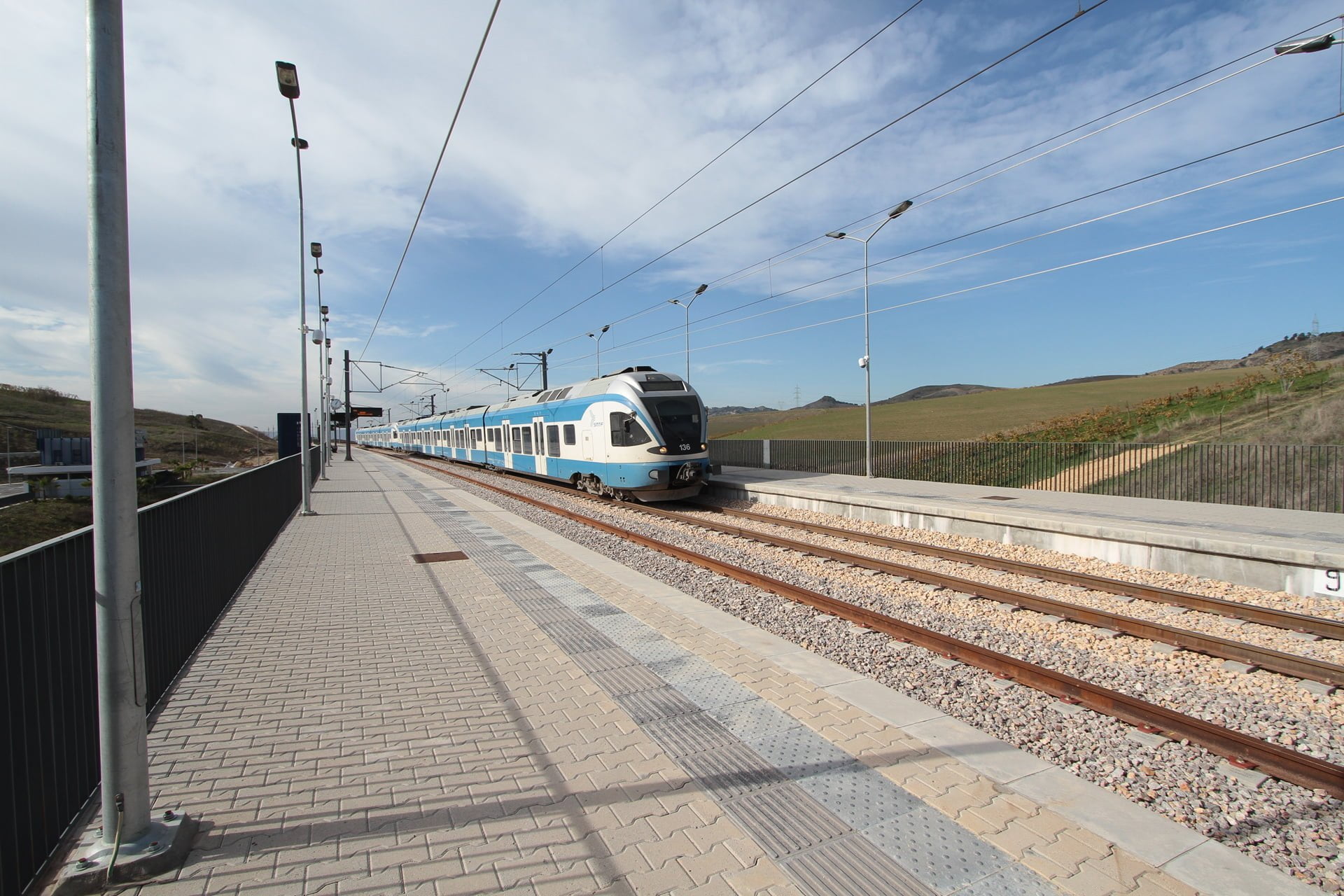

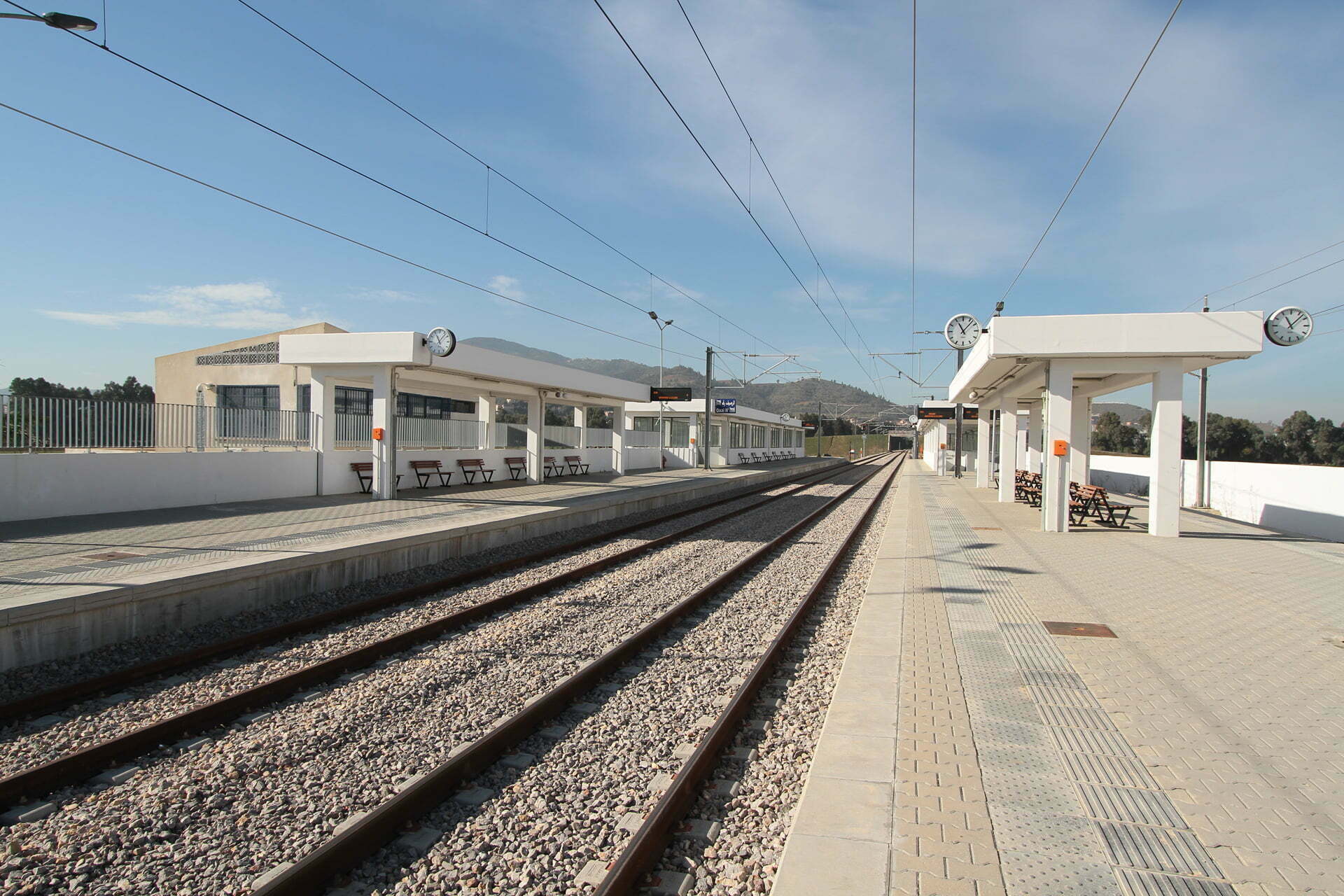

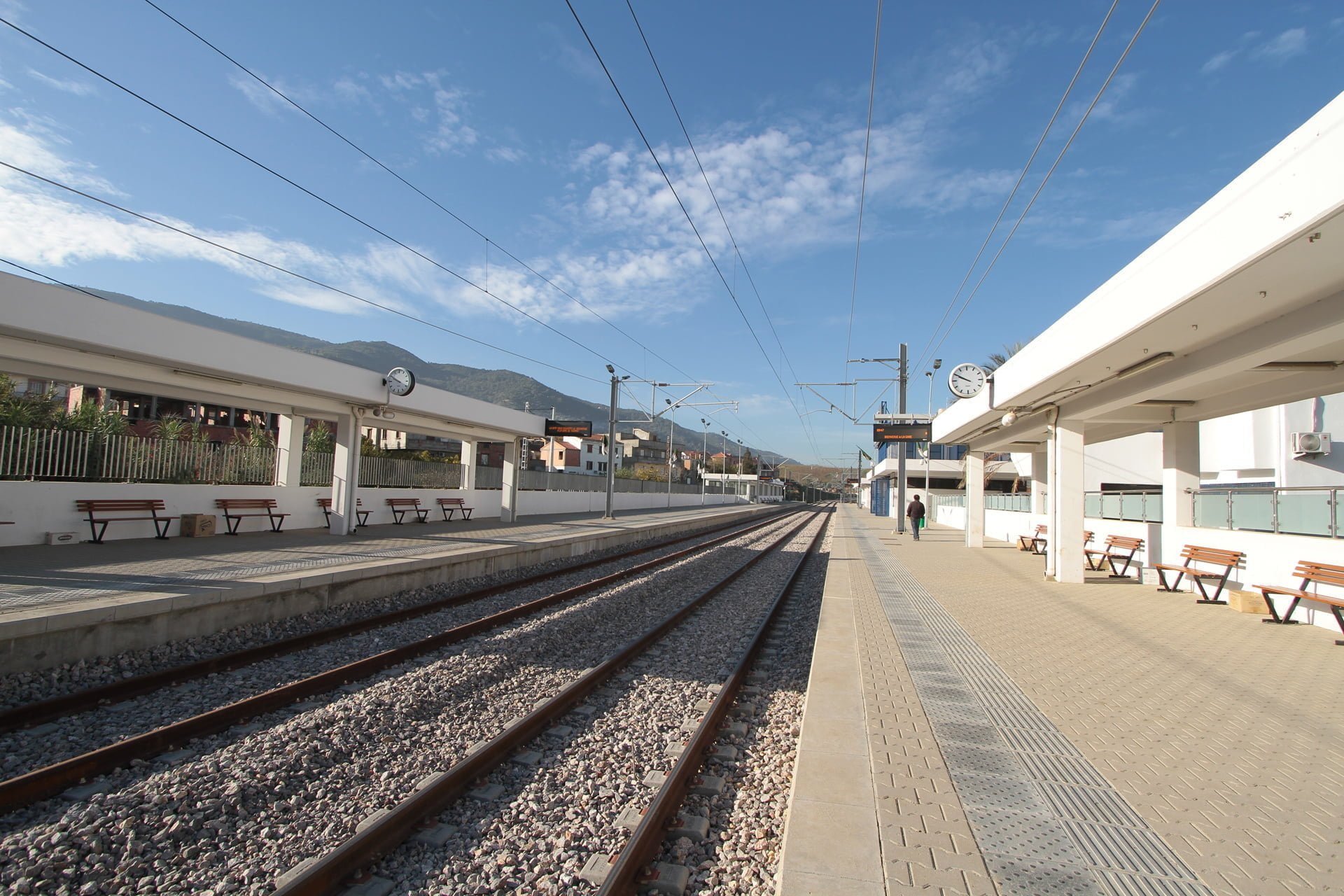

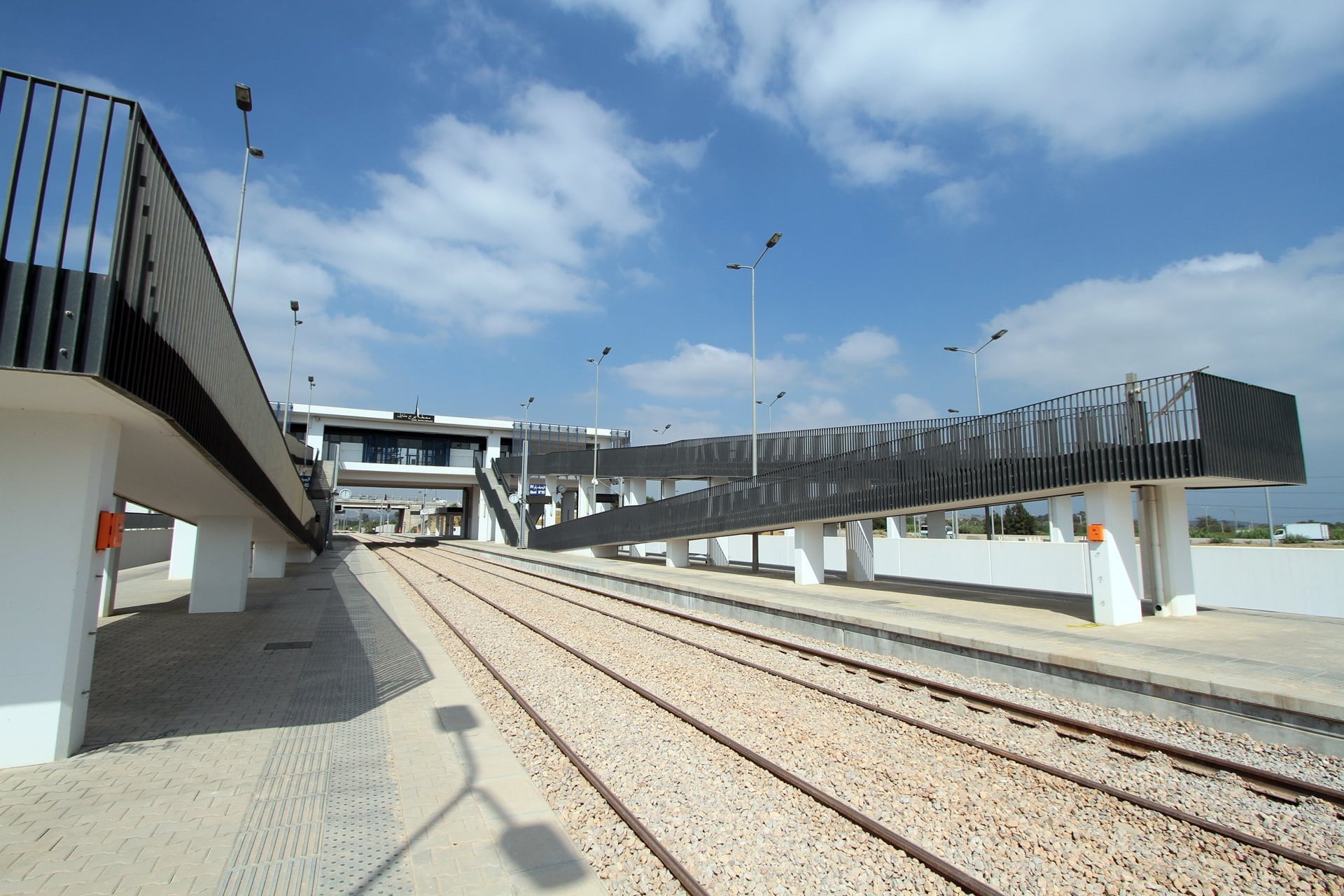

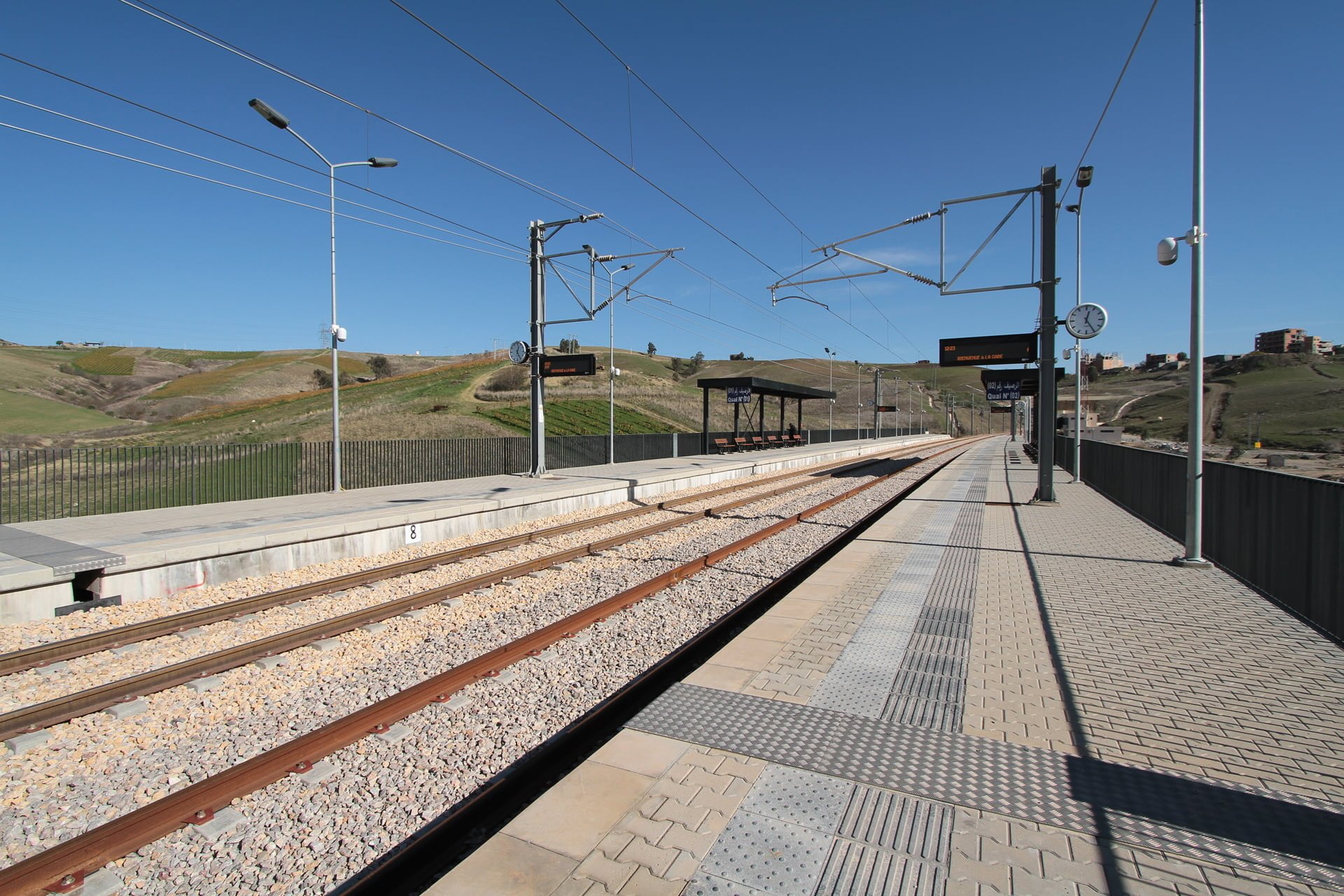

Estações de ferrovias de Thénia, Si Mustapha, Les Issers, Bordj Menaiel, Naciria, Tademait, Draa Ben Khedda e Stoke Bay Boukhalfa
