Detalhes do Projeto

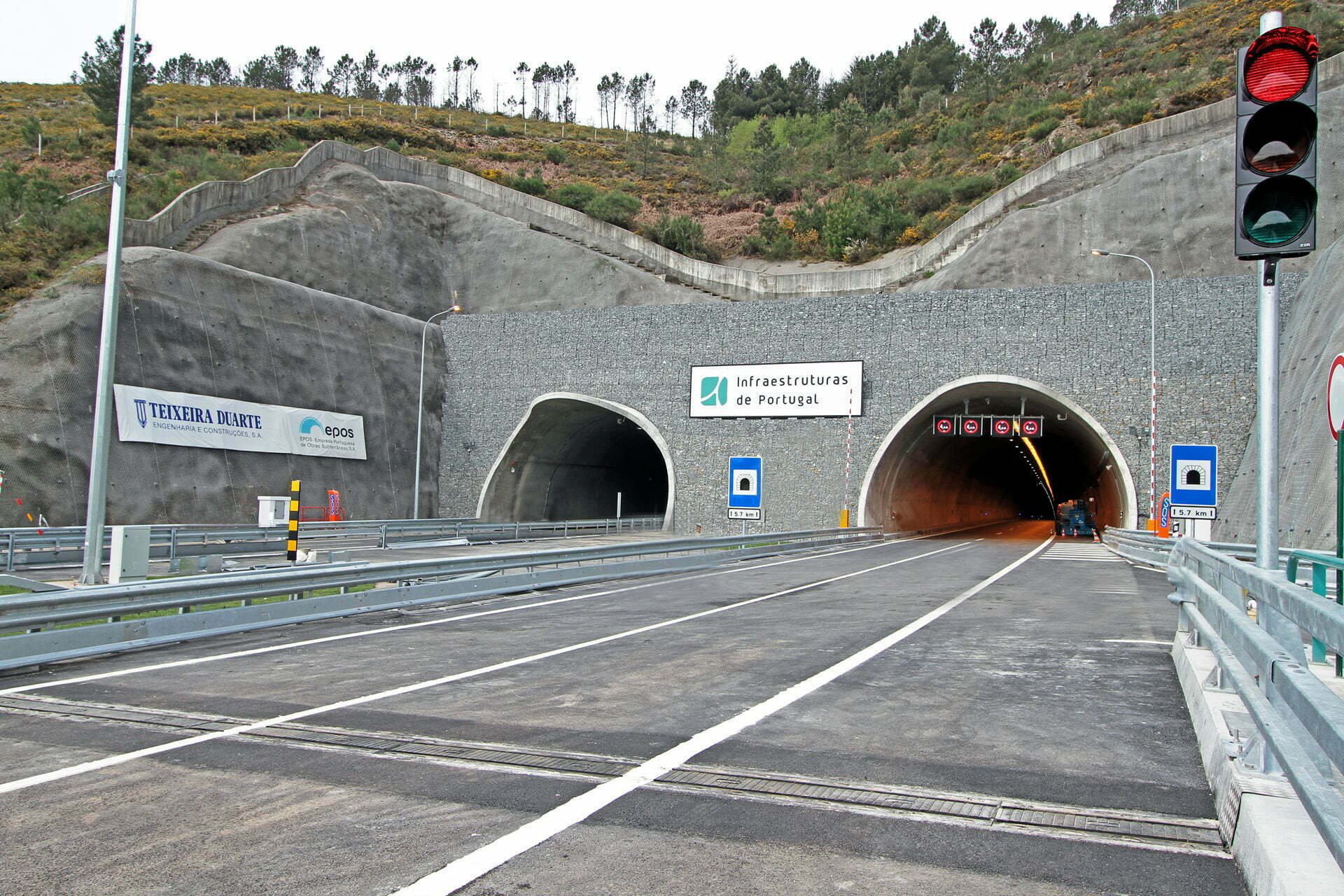

CONCEÇÃO/CONSTRUÇÃO DO TÚNEL DO MARÃO

Cliente: Infraestruturas de Portugal, S.A.
Localização: Vila Real – Portugal
Ano de Conclusão: 2016

A empreitada englobou um conjunto de estudos / projetos e trabalhos, que permitiram concluir, conjuntamente com as empreitadas contíguas, a interligação e a entrada em serviço da totalidade da autoestrada A4.

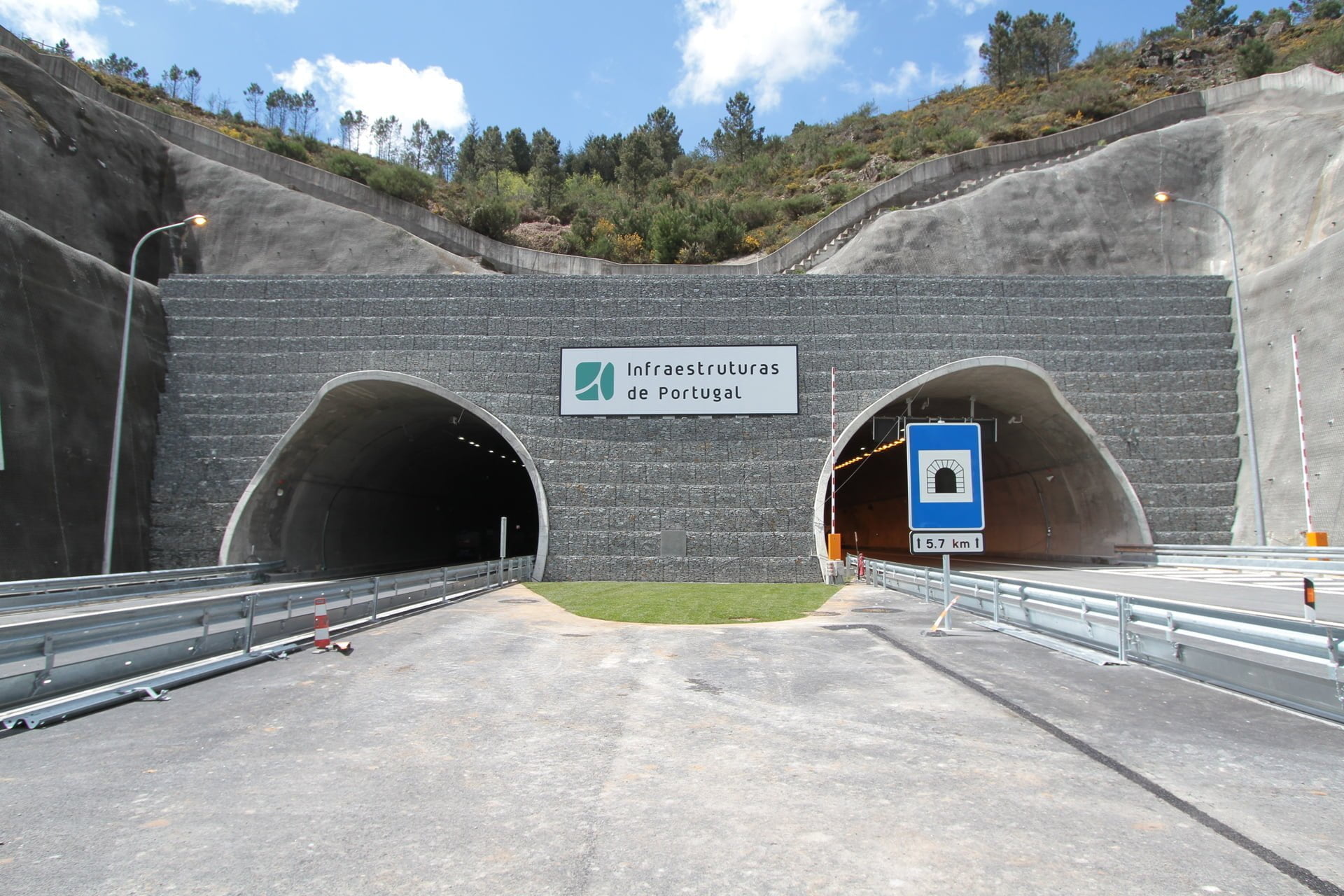

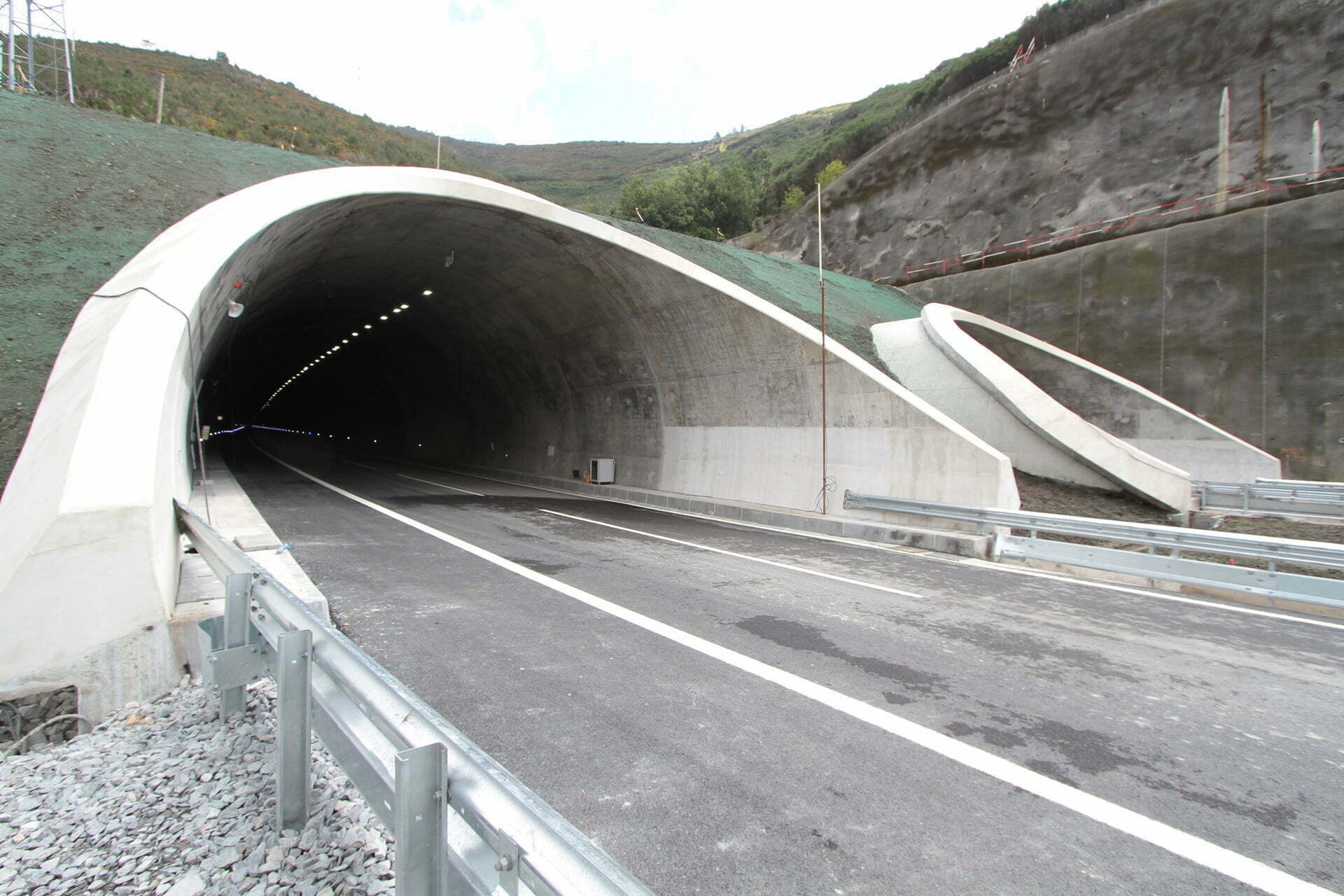

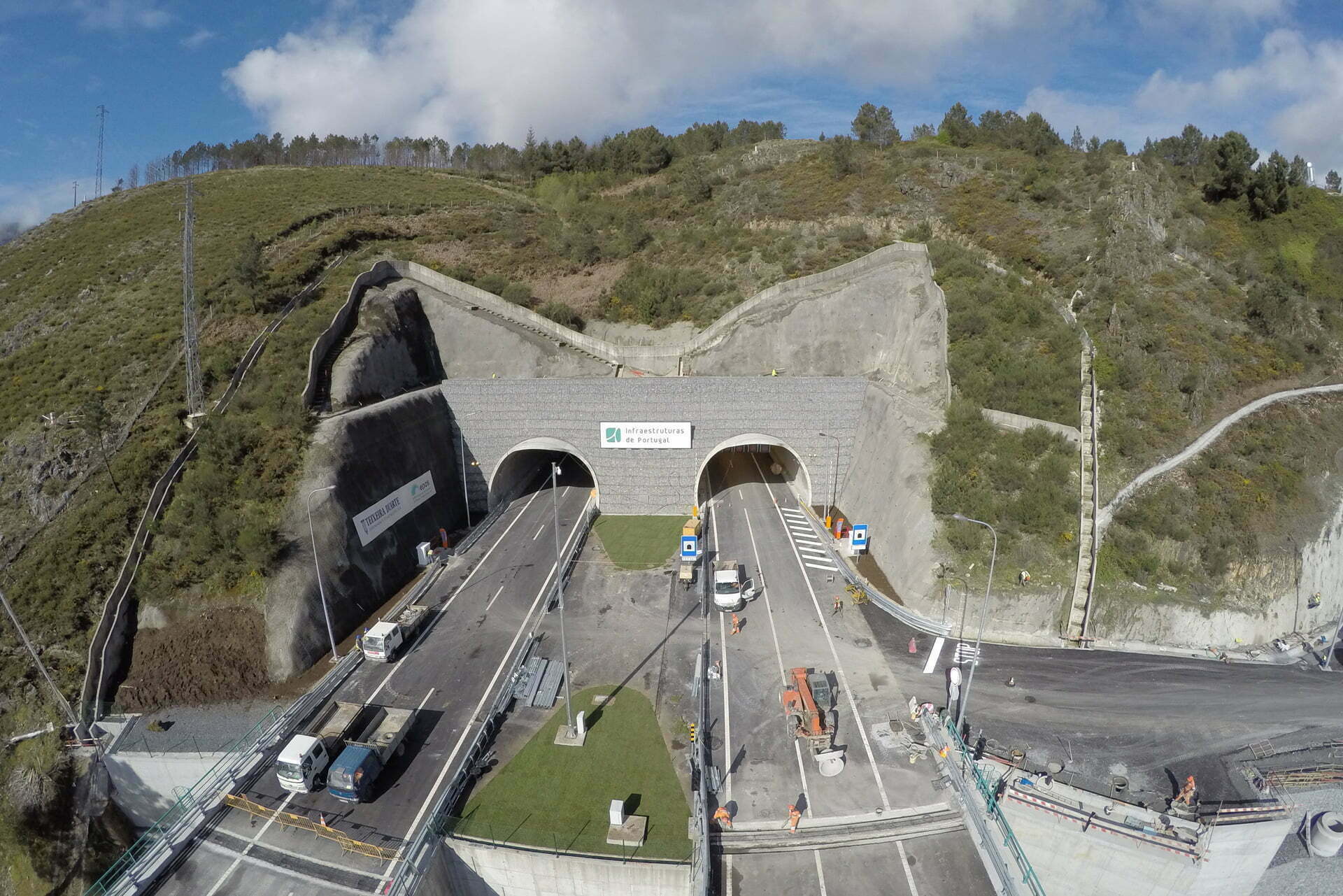

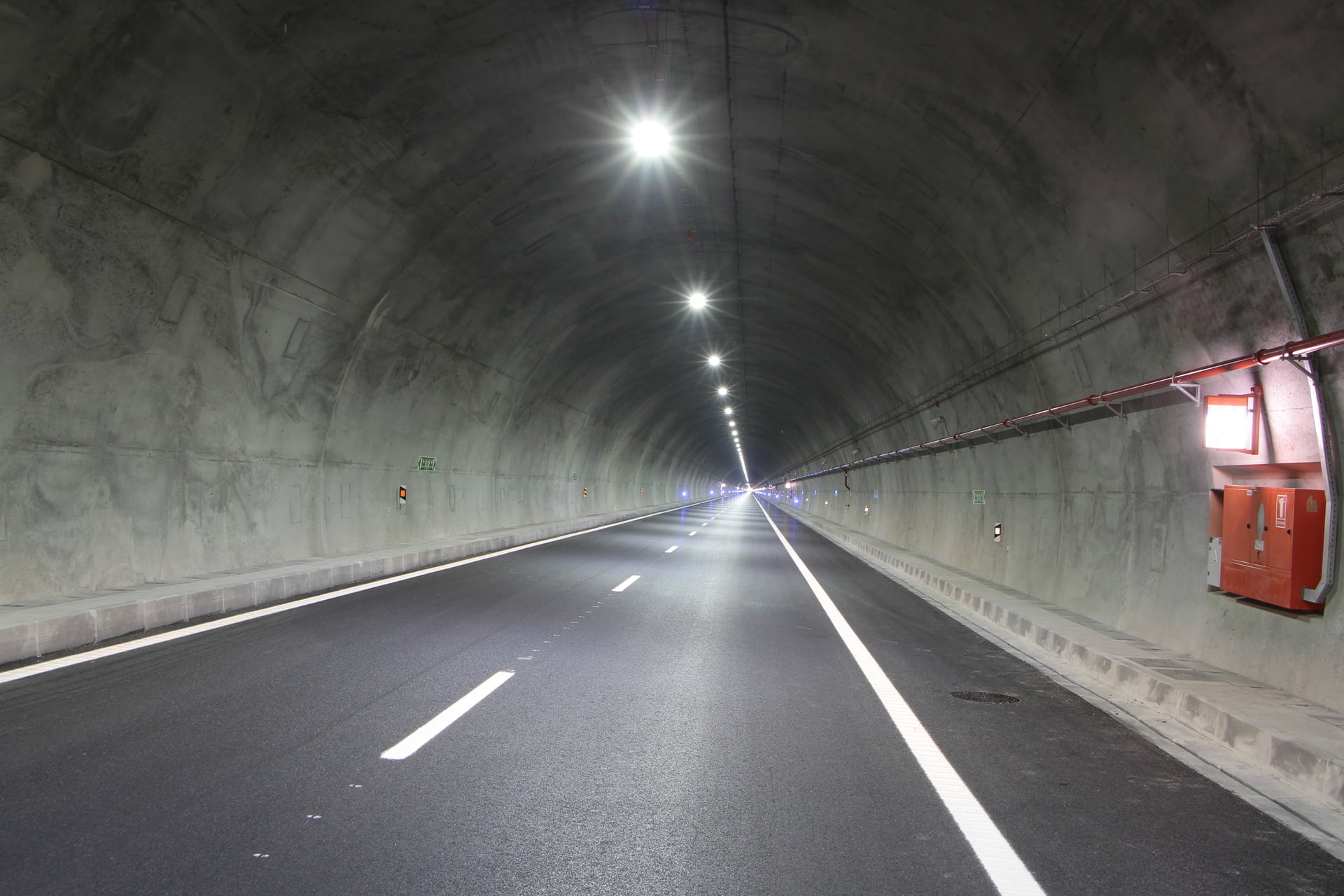

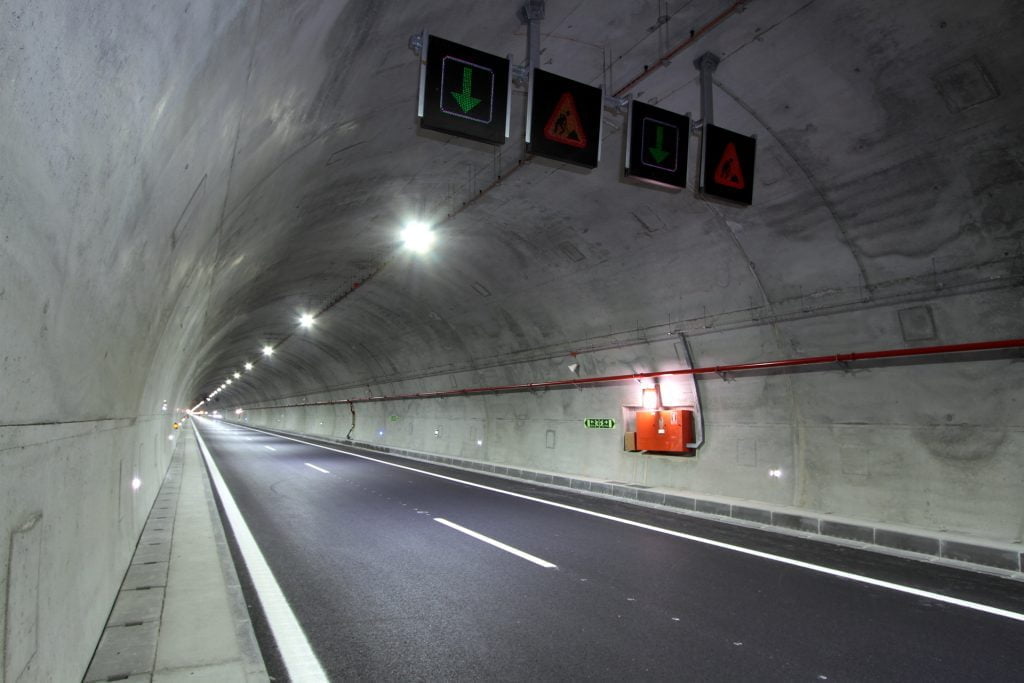

Para além dos trabalhos predominantemente subterrâneos, que concluíram as duas galerias unidirecionais, com cerca de 5,7 km cada com uma secção tipo de 107 m2, 9,80 m altura, 11,4 m largura, 6,55 m de raio e as 13 galerias transversais de emergência, importa, pela sua complexidade e importância, destacar os Sistemas e Equipamentos de Segurança Ativa.

Principais atividades / trabalhos / sistemas:
? Conclusão da escavação dos túneis e galerias de emergência;
? Impermeabilização e revestimento definitivo nos túneis;
? Sistemas de instrumentação e observação;
? Redes de drenagem;
? Canal técnico rodoviário;
? Passeios laterais;

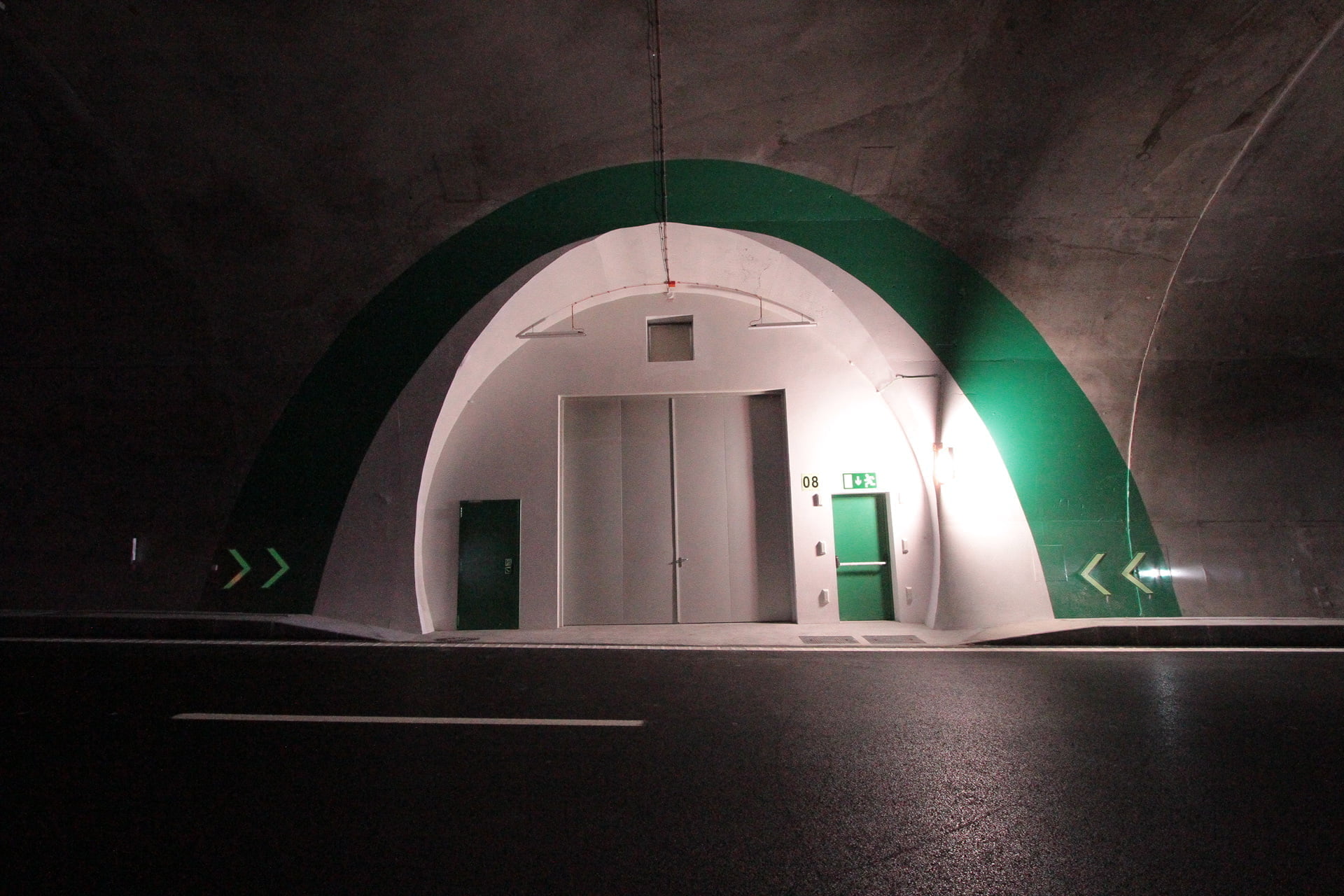

? Portas corta-fogo nas galerias de emergência;
? Pavimentação dos túneis, emboquilhamentos e acessos;

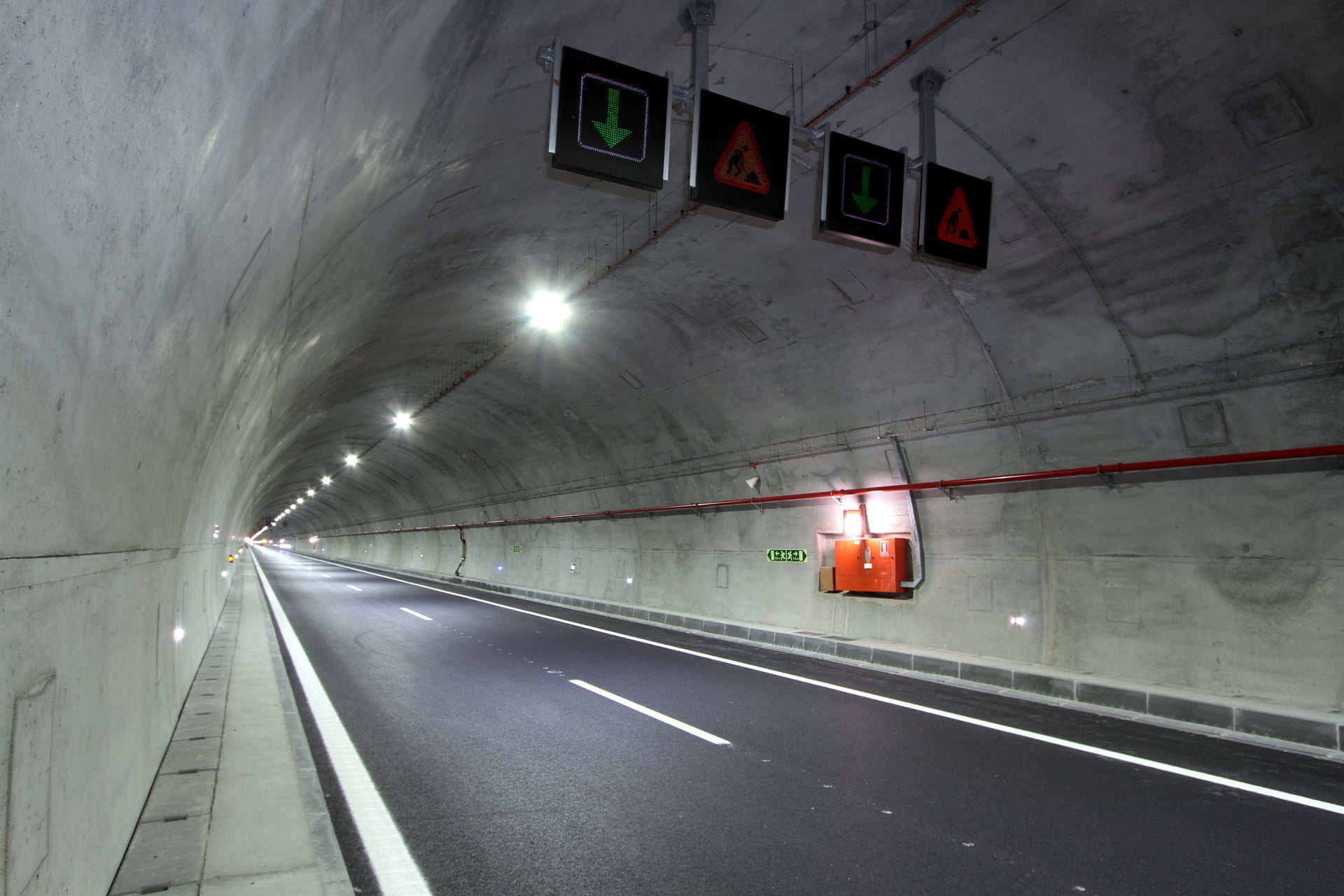

? Equipamentos de sinalização e segurança;
? Sistemas e equipamentos de segurança ativa:

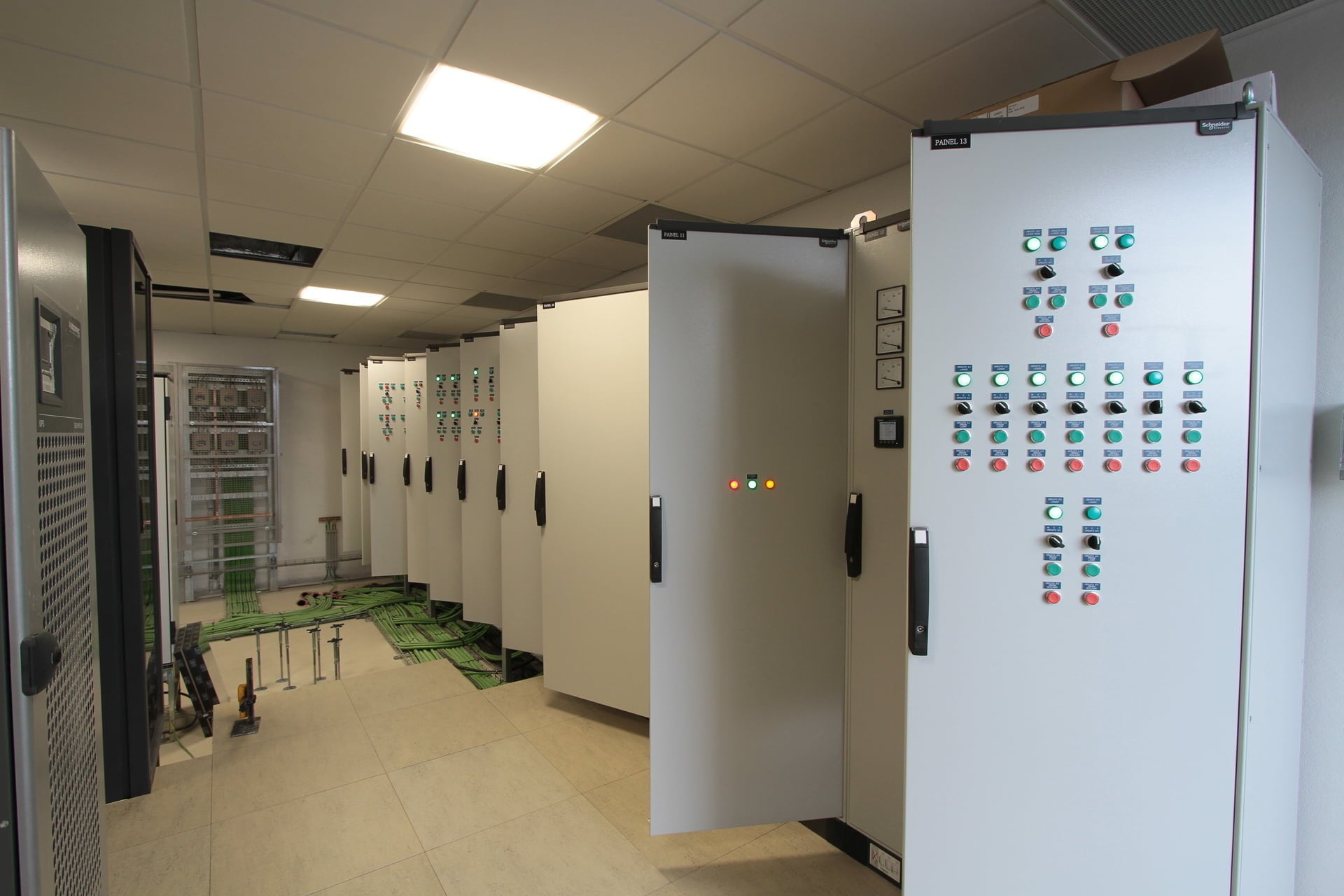

? Automação e gestão técnica;

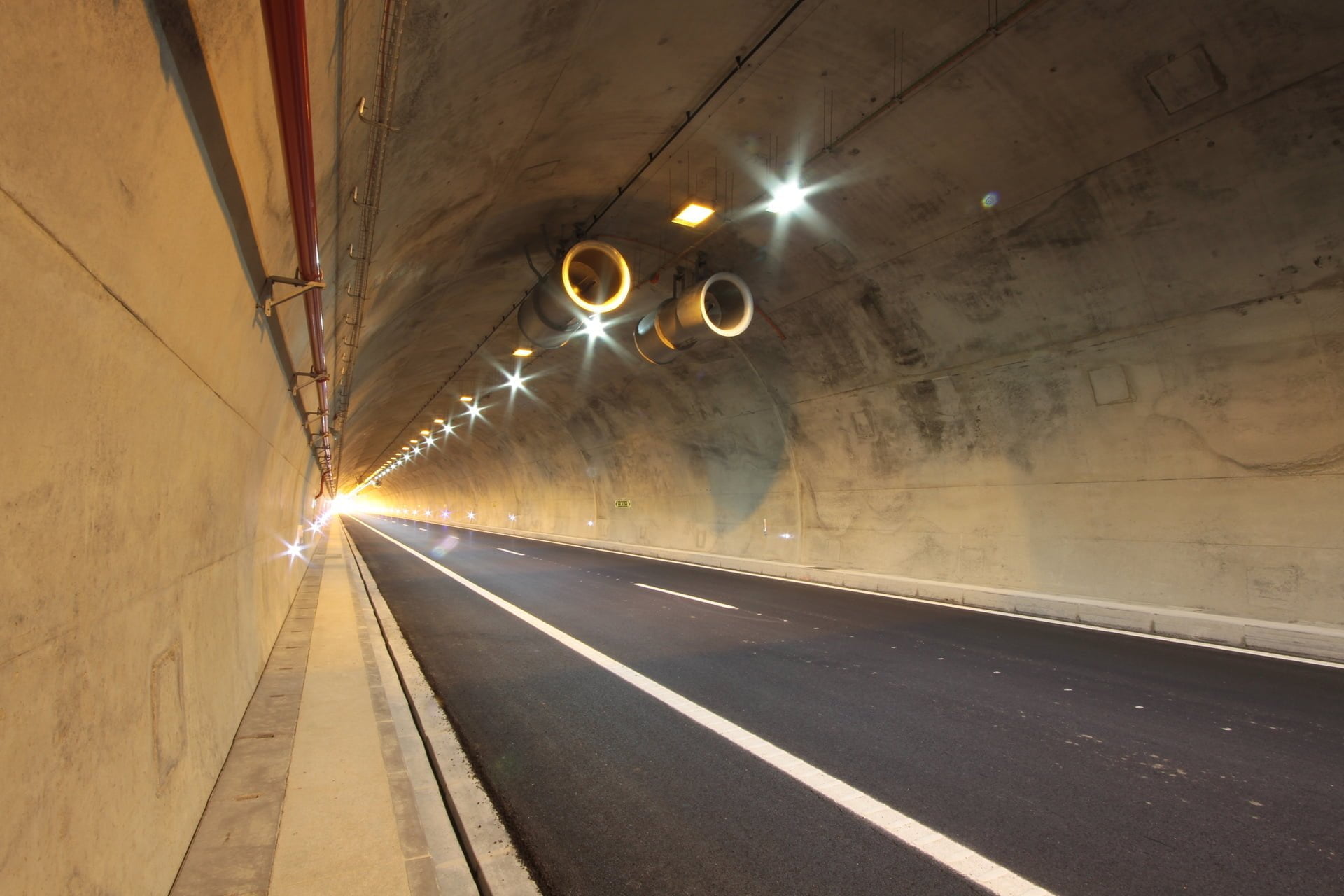

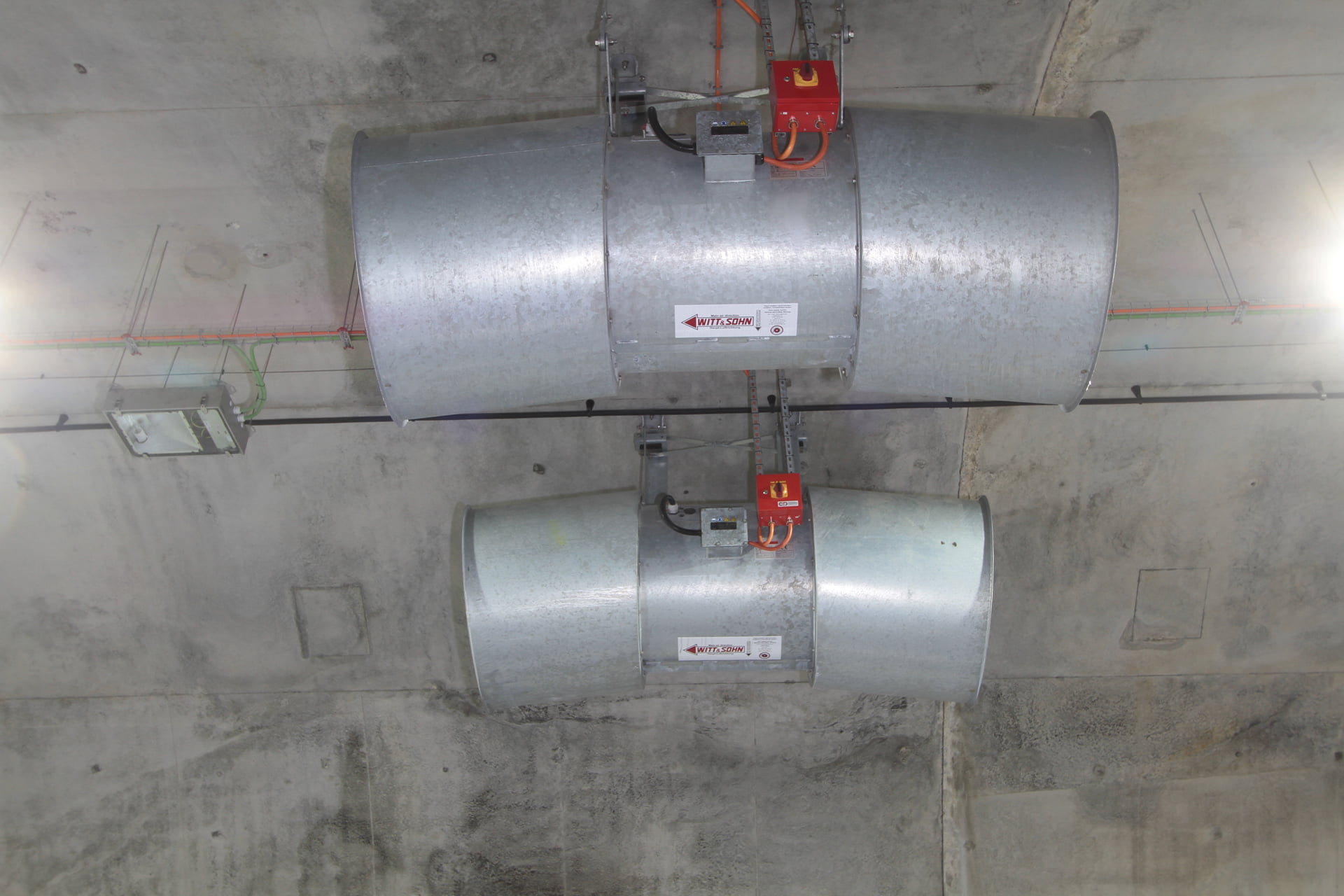

? Ventilação e controlo de fumo;
? Rede de combate a incêndio gravítica;

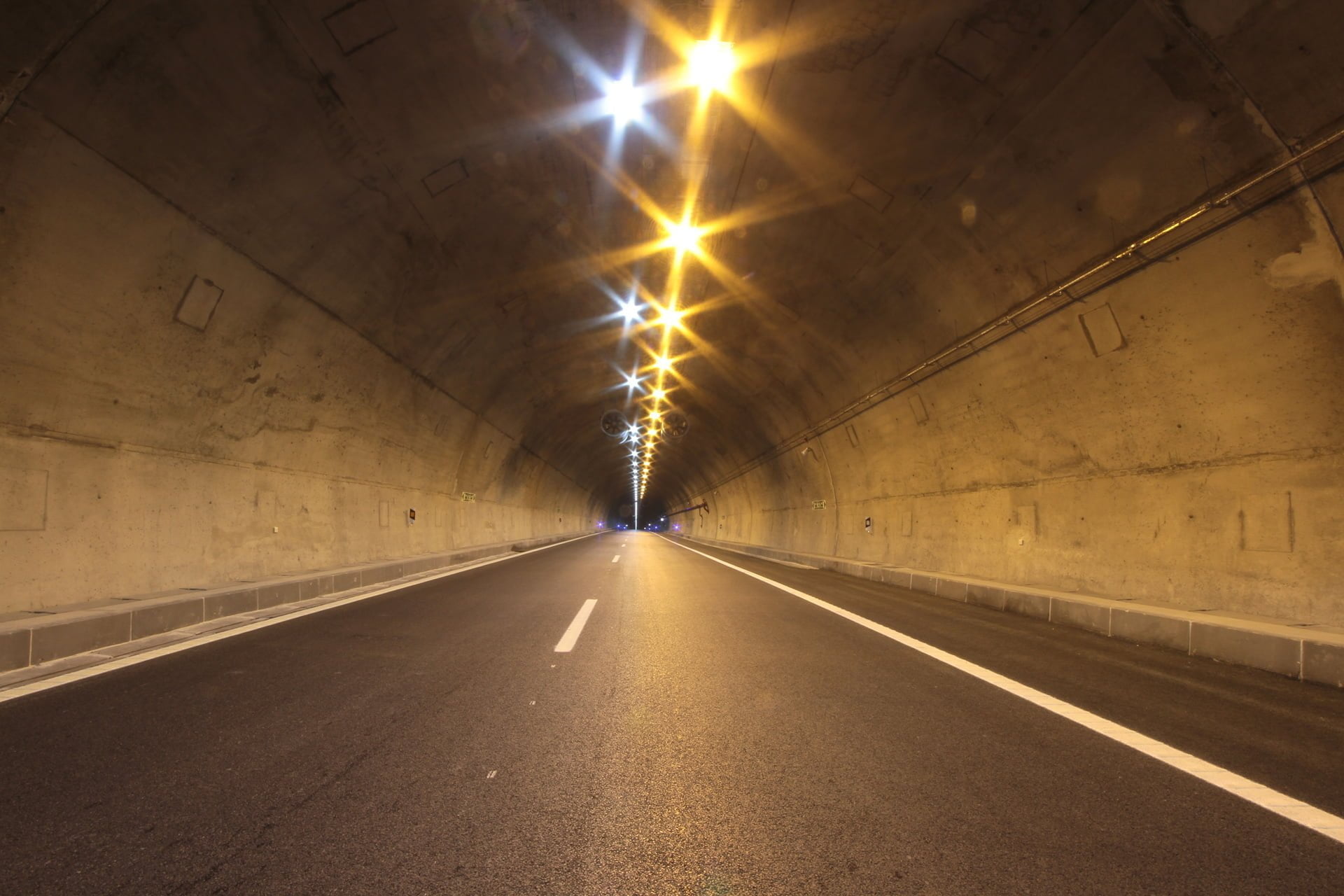

? Iluminação;

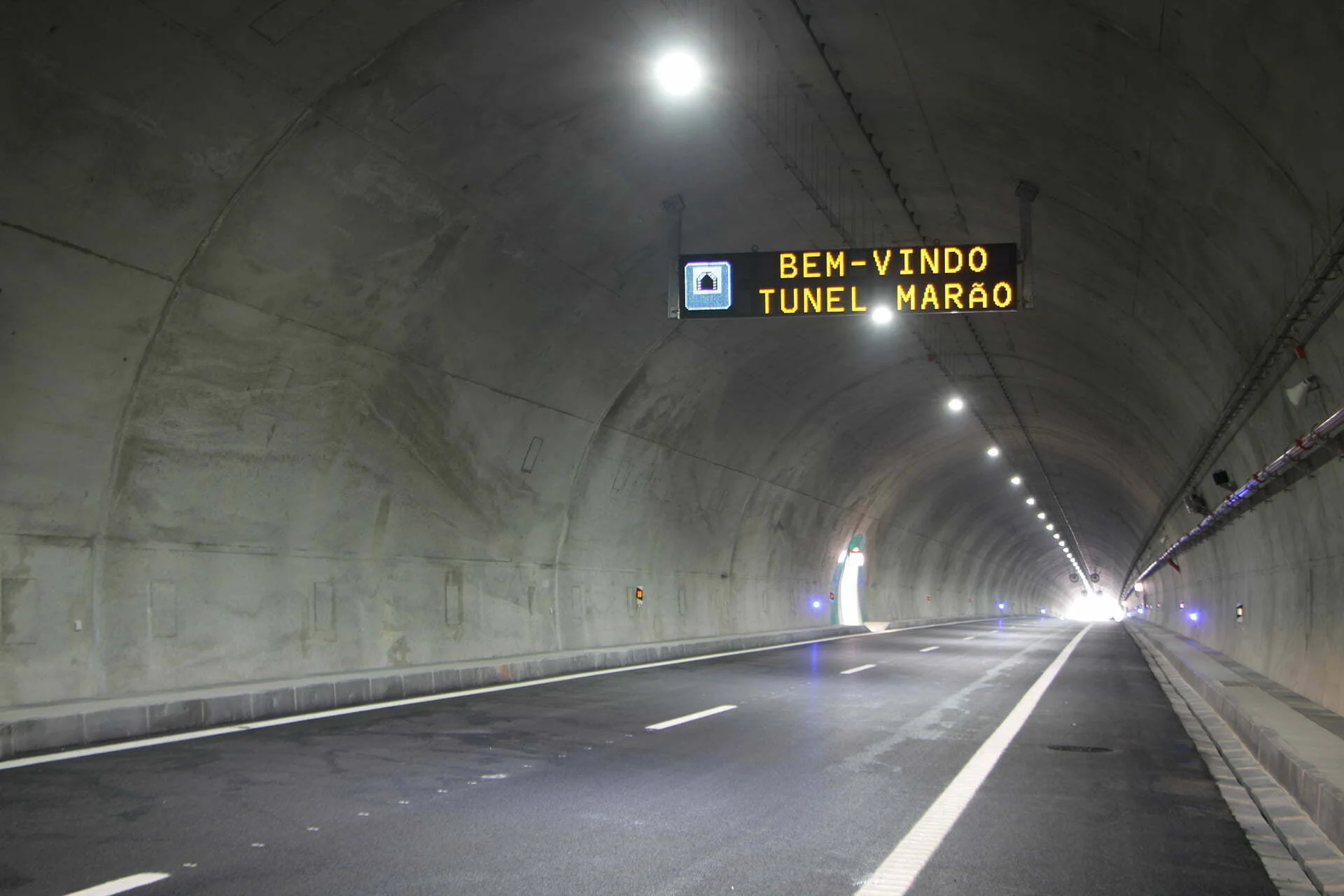

? Sinalização e informação ao utente;
? Sensorização e deteção automática;
? Gestão de tráfego e supervisão;
? Comunicações;
? Apoio e intervenção em emergência;

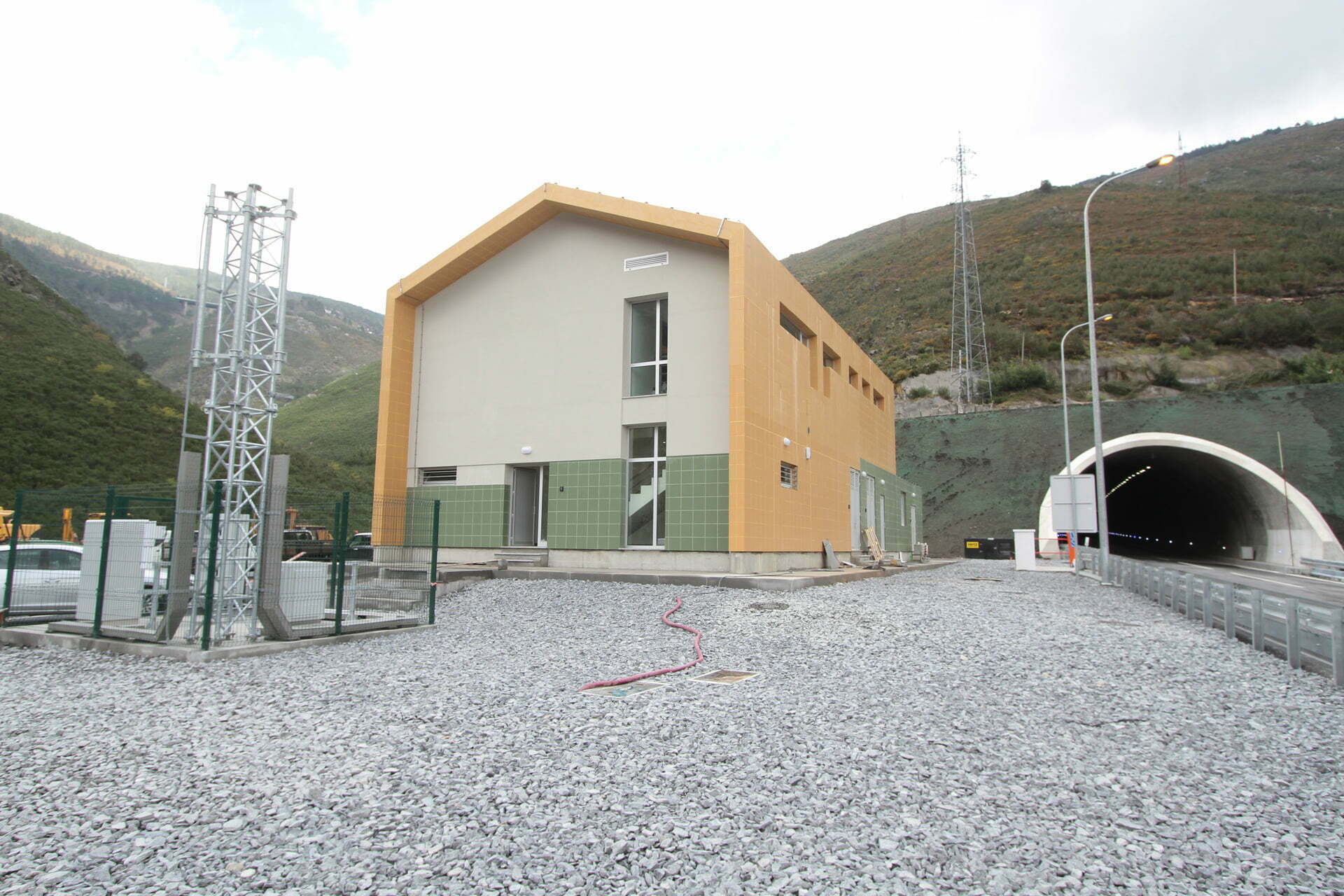

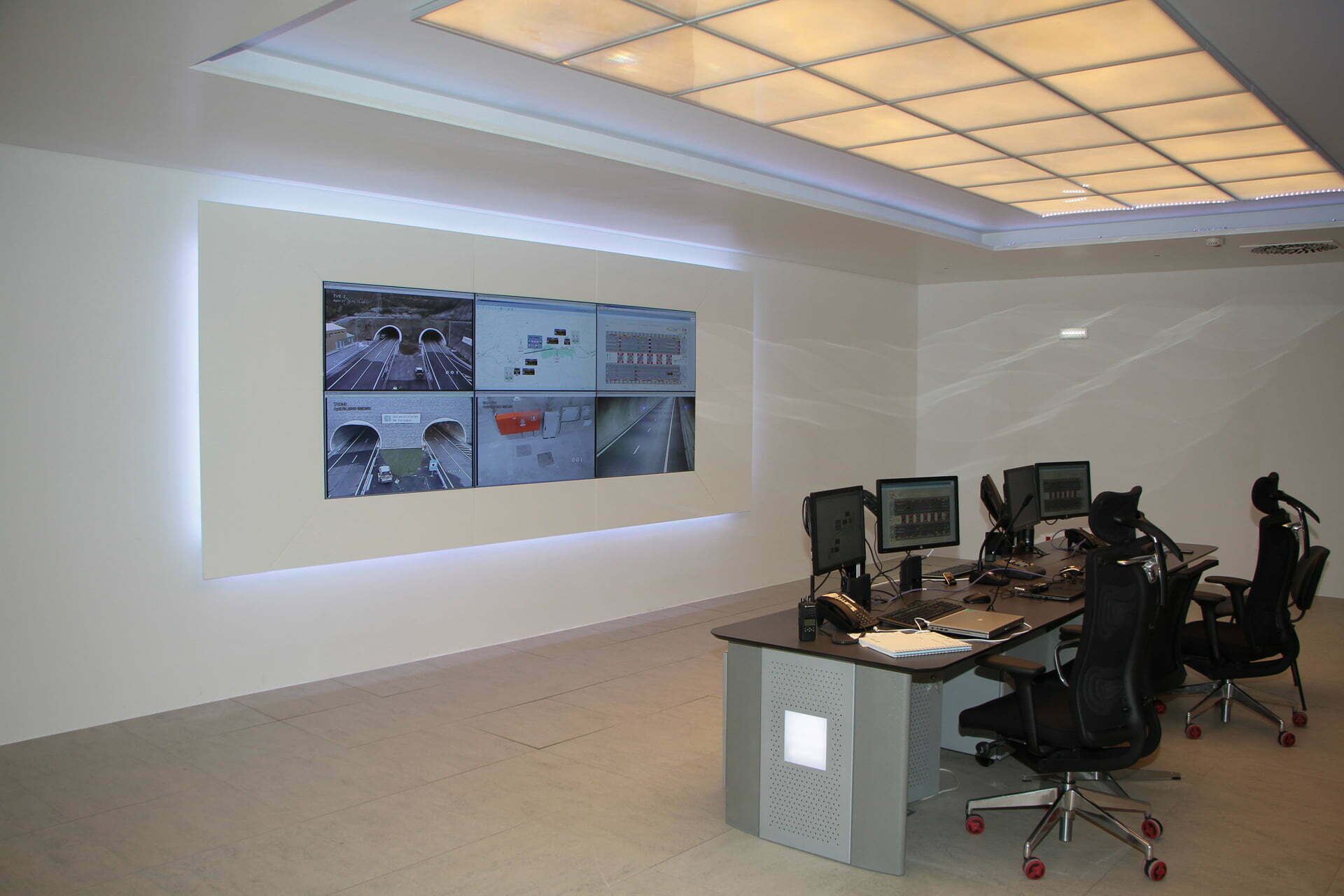

? Edifícios Técnicos (3 un) – sendo um deles o Centro de Controlo;
? Integração Paisagística e Vedações.

Principais quantidades:
Escavação subterrânea: 400.000 m3
Pegas de fogo: 1.000 un
Aterros: 100.000 m3
Betão projetado: 60.000 m2
Pregagens expansivas: 52.000 m
Aço em varão: 6.750 ton
Betão: 300.000 m3
Tela de impermeabilização: 280.000 m2

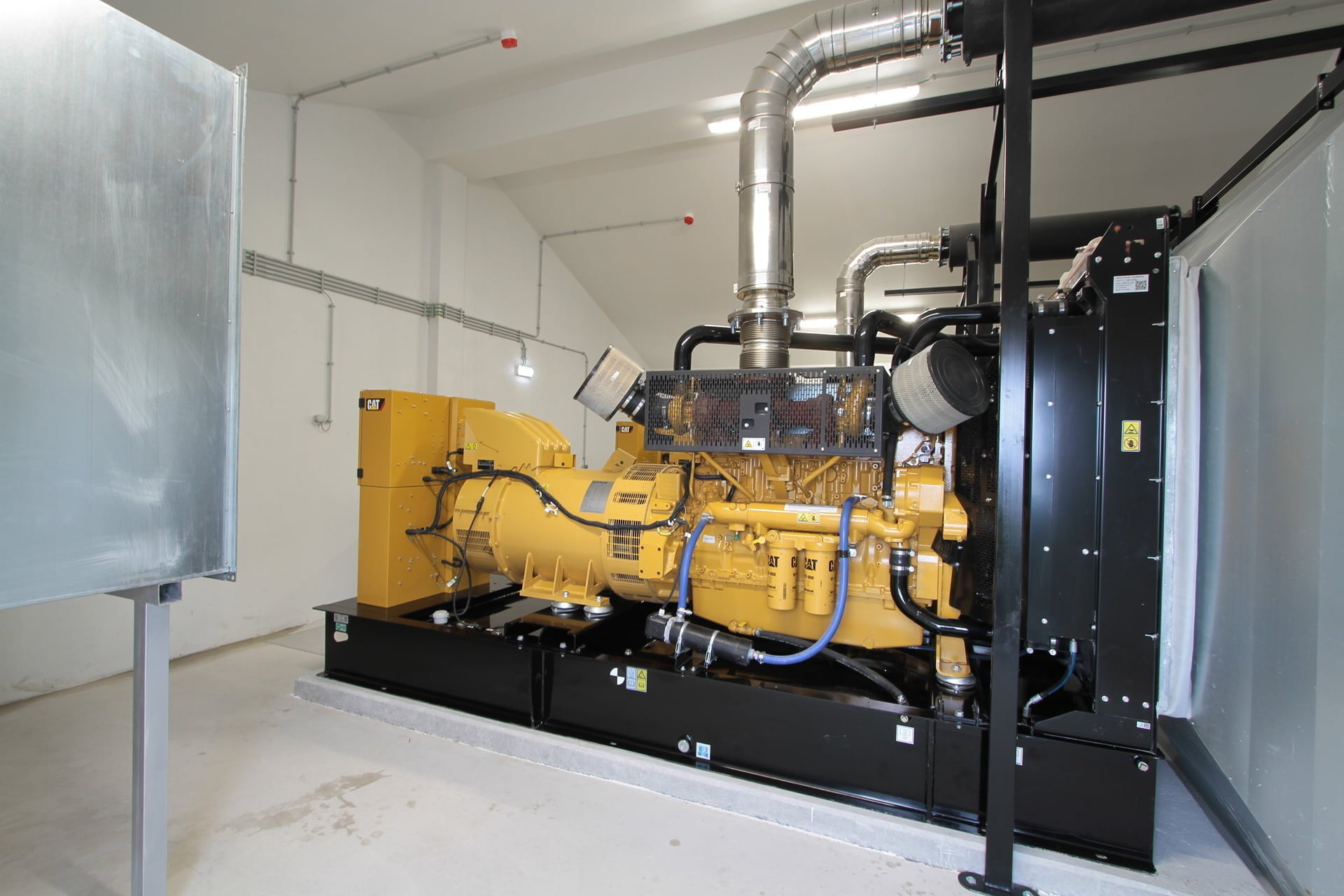

Grupos Geradores: 4
Postos de Transformação 3 conjuntos
Postos SOS 93 un
Cabo Fibrolaser 12 km
Sensores ambientais 30 un
Altifalantes 469 un
Câmaras de CCTV no túnel 117 un
Ventiladores 46 un
Cabos elétricos 275 km
Bocas de incêndio 66 un
Tubagem em PVC 275 km
Pavimentos betuminosos 53.000 ton
